"필터 한 장 검사하는 데

시간이 왜 이렇게 오래 걸릴까요?"

안녕하세요.

아시아툴텍입니다.

청정도검사를 담당하시는 분들께

가장 많이 듣는 이야기가

위의 질문입니다.

세정한 부품에서 걸러낸 이물을

필터에 모아 현미경으로 보고,

크기별로 세고, 금속인지 아닌지

구분해서 보고서까지 쓰다 보면

한 장에 한 시간이 훌쩍 넘어가거든요.

검사하는 사람에 따라

개수가 다르게 나오는 것도

품질 부서에서는 늘 고민이고요.

이번에 납품한 고객사도

같은 문제로 문의를 주셨습니다.

부품 청정도 관리 기준이

강화되면서 검사 물량은 늘었는데,

기존 방식으로는 감당이

어렵다고 하셨어요.

여러 장비를 비교하신 끝에

에비던트 CIX100으로 결정하셨고,

저희가 설치와 교육을

맡아 진행했습니다.

상담부터 설치까지

고객사 담당자분이

물어보셨던 내용이 있는데요.

도입을 검토하시는 분들도

비슷한 부분이 궁금하실 것 같아

그 질문 순서대로 적어봤습니다.

<목차>

· 청정도검사는 왜 하는 건가요?

· CIX100은 어떻게 검사하나요?

· 설치는 어떤 순서로 하나요?

· 처음 쓰는 사람도 다룰 수 있나요?

· 도입 전에 무엇을 준비하나요?

1. 청정도검사는 왜 하는 건가요?

부품에 남아 있는 미세한 이물이

고장의 원인이 되기 때문입니다.

엔진이나 변속기, 유압 부품,

전장 부품 안에 금속 조각이

하나라도 남아 있으면

마모나 막힘, 합선으로

이어질 수 있어요.

그래서 완성차 업체와

1차 협력사들은 부품마다

허용되는 이물의 크기와

개수를 정해두고 있습니다.

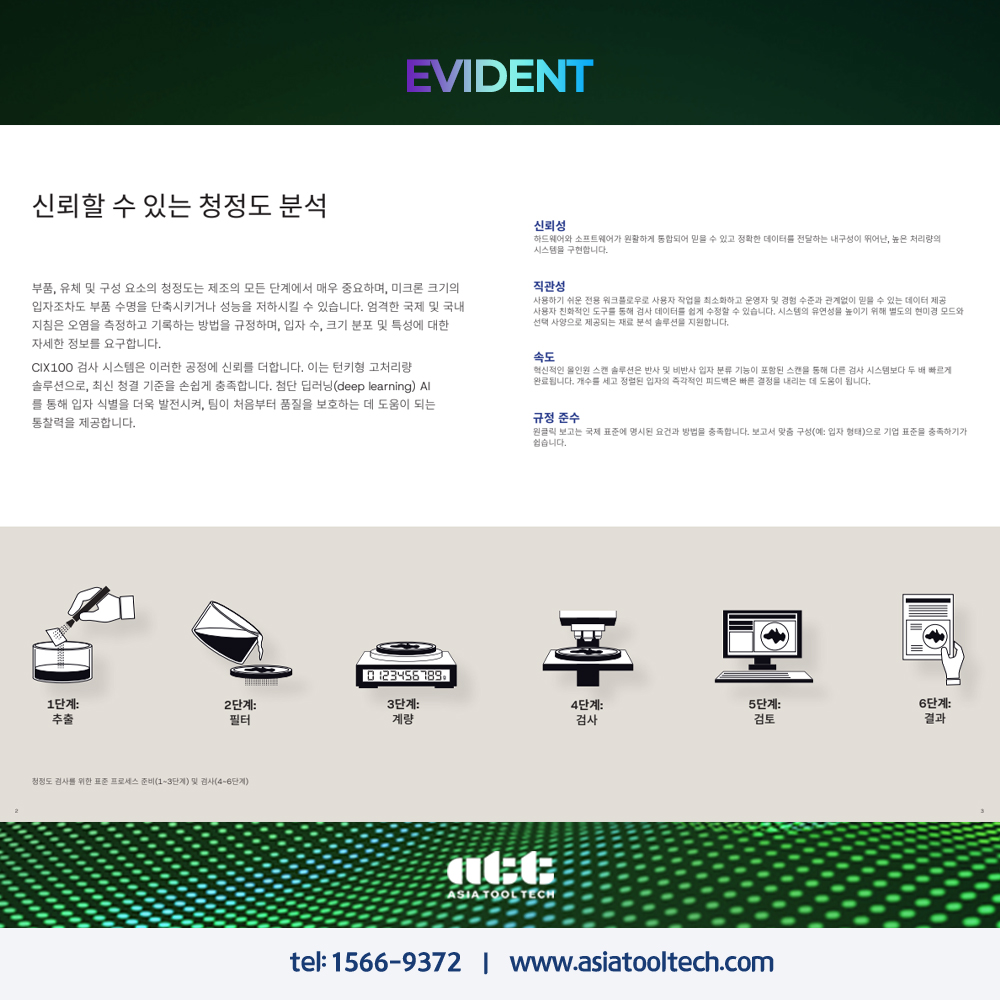

검사 방법은 대체로 비슷한데요.

부품을 세정액으로 씻어낸 뒤

그 액을 필터에 걸러서,

필터 위에 남은 입자를

현미경으로 측정합니다.

이때 입자의 크기와 개수,

금속인지 비금속인지를

모두 구분해야 해요.

금속 입자는 단단해서

같은 크기라도 훨씬

위험하게 보기 때문입니다.

문제는 이 작업을

사람 눈으로 하면

시간이 오래 걸리고

결과가 일정하지 않다는 점이에요.

이번 고객사도 납품처에서

국제 규격에 맞춘 보고서를

요구받으면서 장비 도입을

결정하신 경우였습니다.

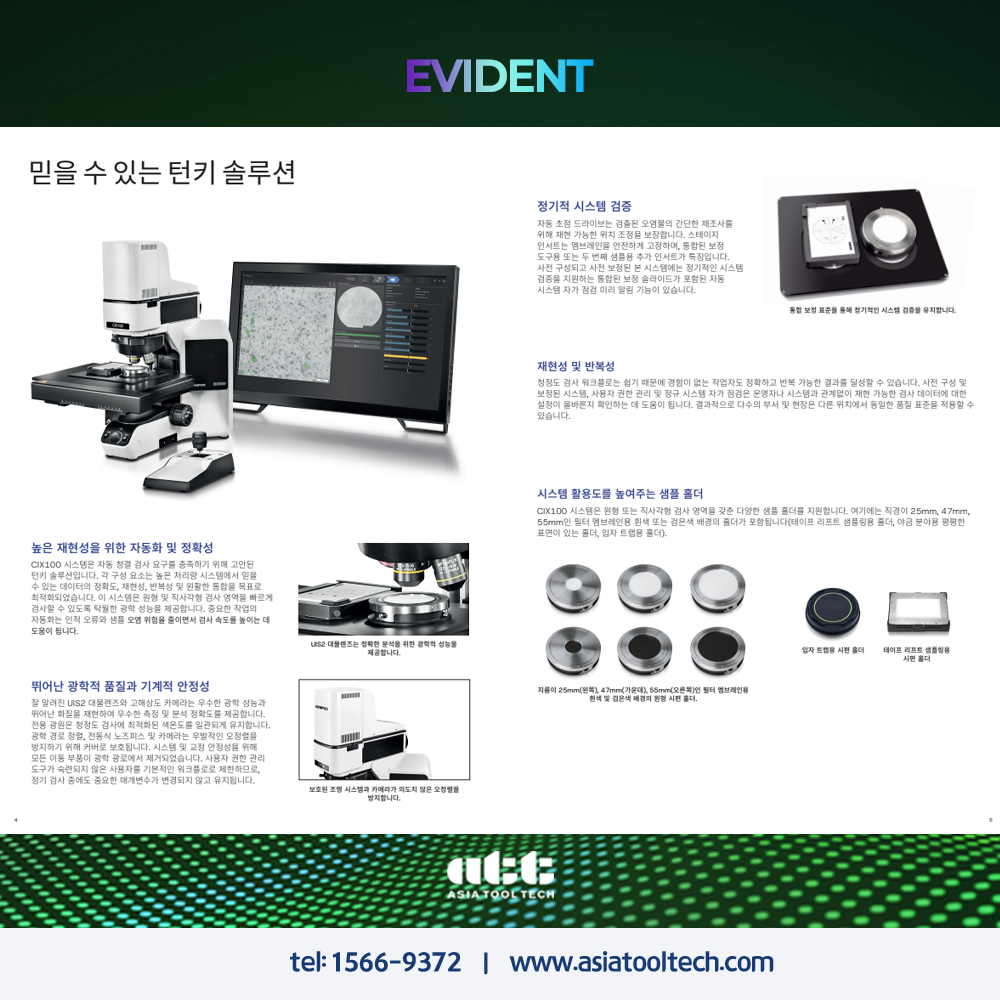

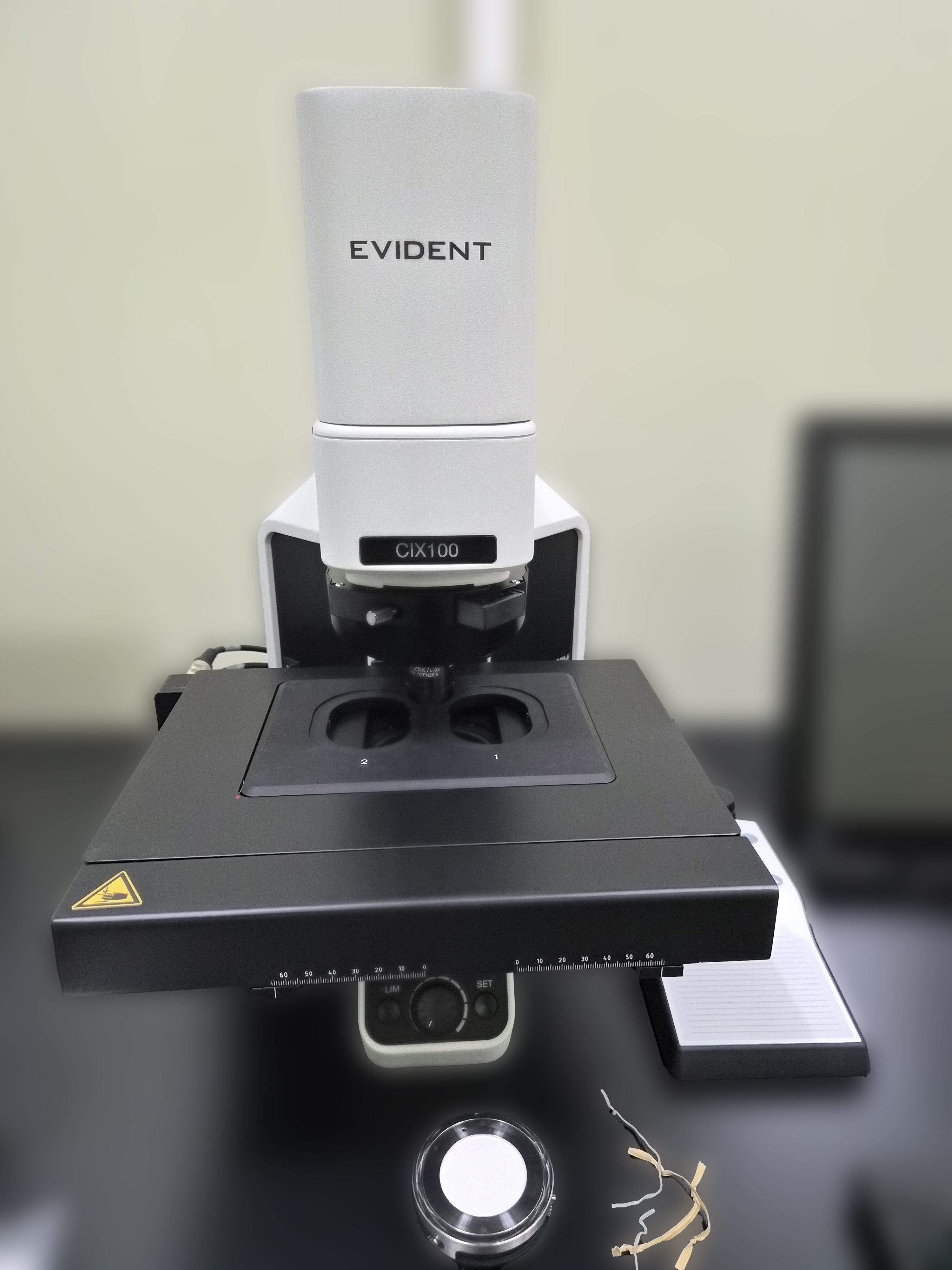

2. CIX100은 어떻게 검사하나요?

필터를 올려놓고

시작 버튼을 누르면

장비가 알아서 전체를 훑습니다.

전동 스테이지가 움직이면서

필터 전체를 촬영하고,

입자를 찾아 크기별로

분류하는 것까지 자동이에요.

가장 큰 장점은

금속 입자와 비금속 입자를

한 번의 촬영으로

같이 구분한다는 점입니다.

기존 장비들은 조명 조건을 바꿔

두 번 촬영해야 했는데,

그만큼 검사 시간이

줄어든다고 보시면 돼요.

고객사 담당자분도

이 부분을 가장 마음에

들어 하셨습니다.

측정 가능한 입자 크기는

2.5마이크로미터부터고요.

촬영이 진행되는 동안

화면에 입자 개수와

등급이 바로 표시돼서,

기준을 넘는 시료는

끝나기 전에 알 수 있습니다.

보고서도 따로

만드실 필요가 없어요.

ISO 16232, VDA 19.1 같은

주요 규격이 프로그램에

들어가 있어서,

규격을 선택하면 그 양식대로

결과가 정리됩니다.

다만 섬유처럼 가늘고 긴 입자나

서로 겹쳐 있는 입자는

장비가 잘못 분류하는

경우가 있긴 해요.

이런 입자는 검사가 끝난 뒤

목록에서 해당 입자를 눌러

사진을 확인하고,

직접 수정하실 수 있습니다.

3. 설치는 어떤 순서로 하나요?

반입, 조립, 보정, 시험 측정

순서로 진행합니다.

먼저 장비가 놓일 자리를

확인하는데요.

현미경 장비라서

진동과 먼지에 민감합니다.

이번 현장은 검사실 옆에

프레스 설비가 있어서,

제진대 위에 올리는 것으로

사전에 협의하고 들어갔어요.

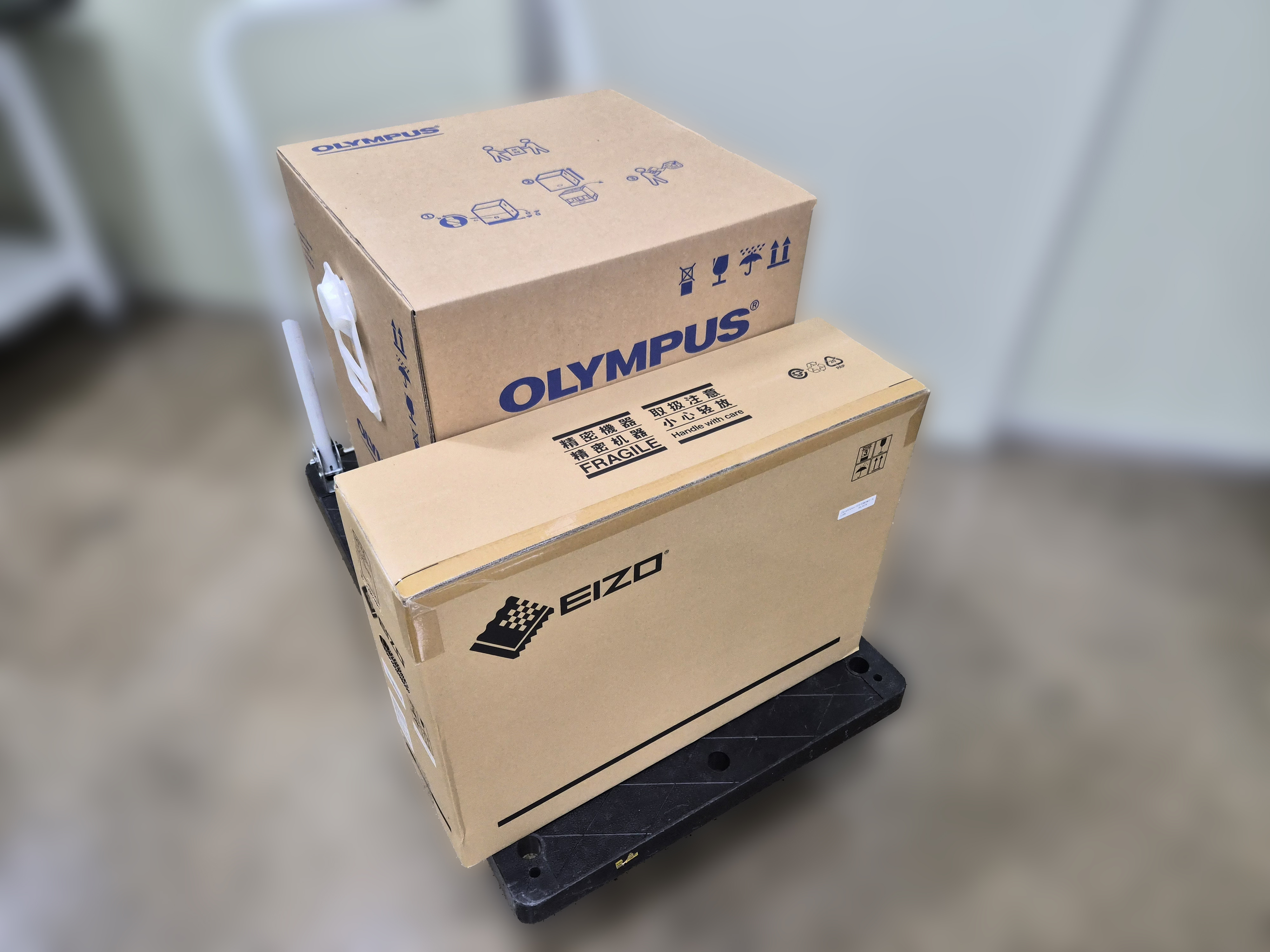

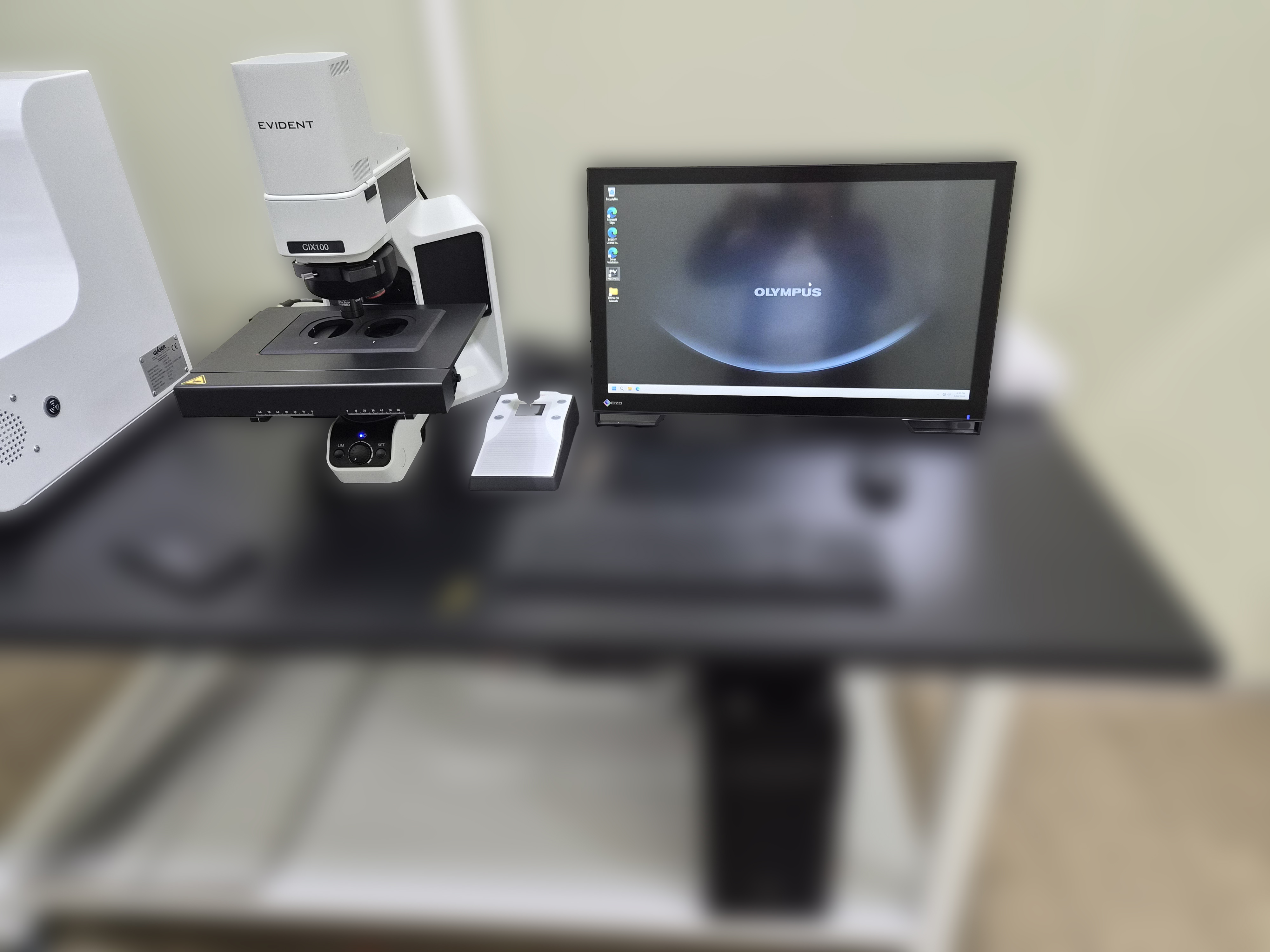

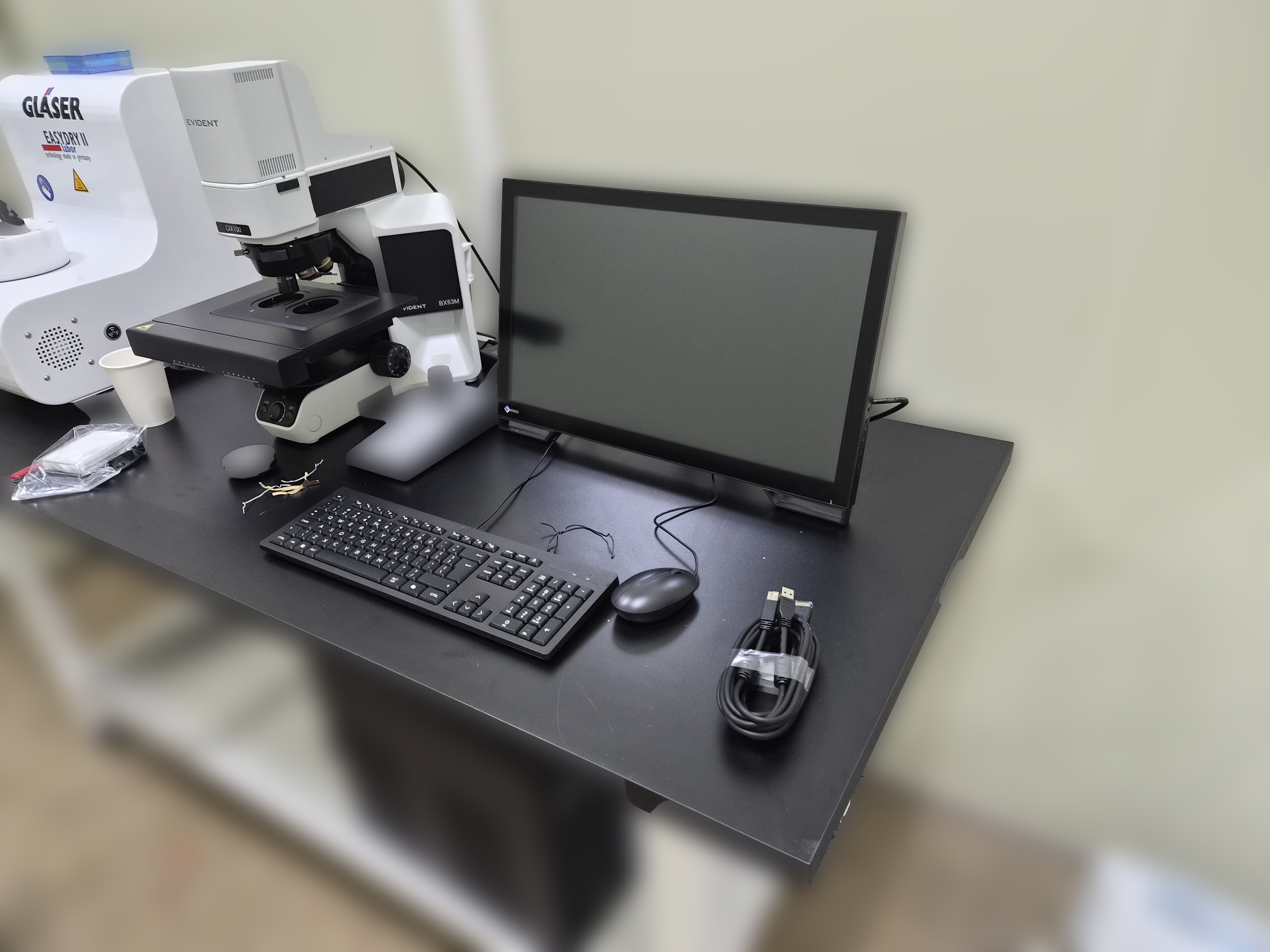

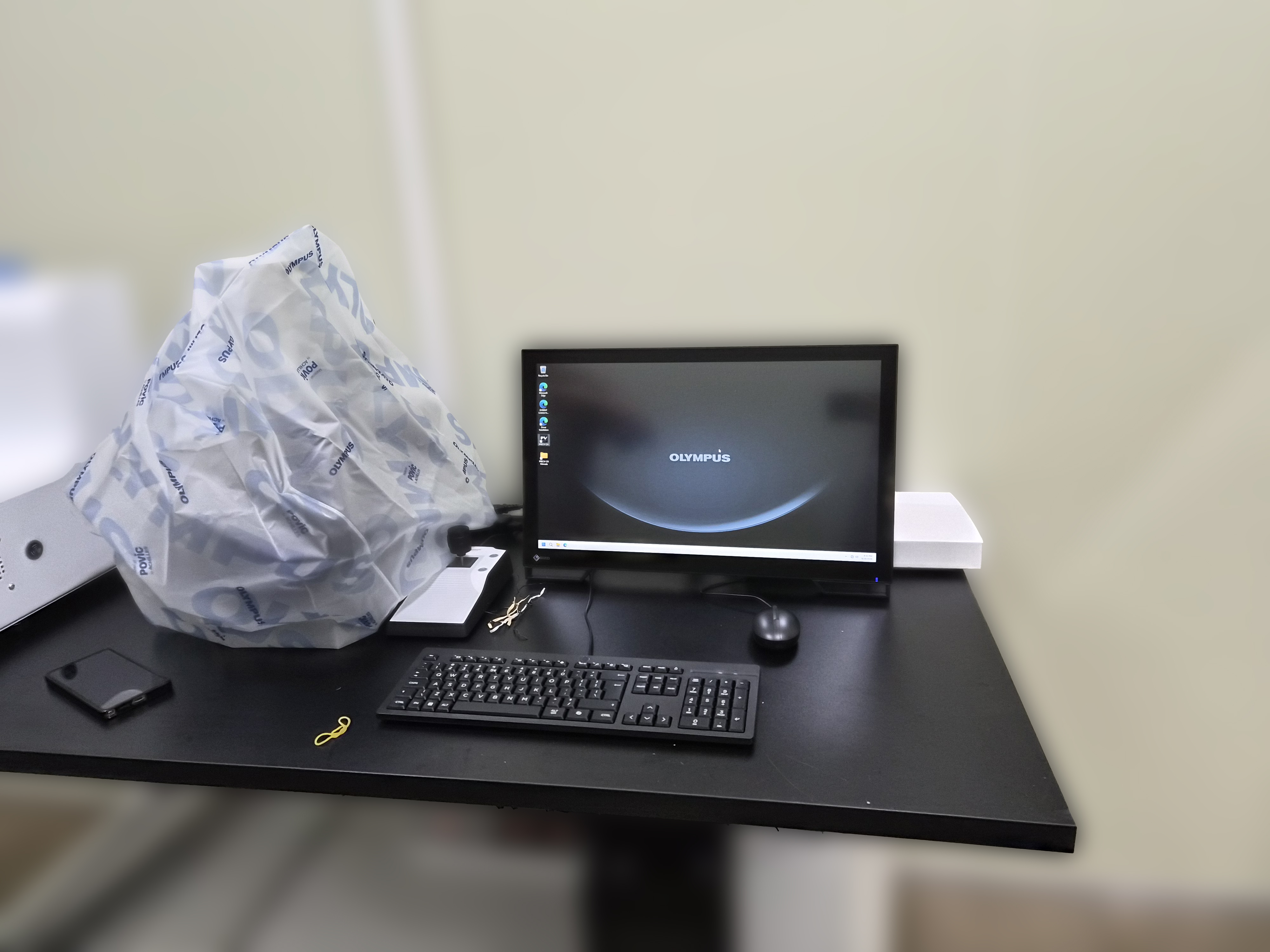

반입 후에는 현미경 본체와

전동 스테이지, 카메라,

제어용 컴퓨터를 연결하고

프로그램을 설치합니다.

그다음이 보정 작업인데,

저희가 가장 시간을

들이는 단계예요.

장비와 함께 제공되는

표준 시편을 측정해서

크기와 개수가 기준값대로

나오는지 확인합니다.

이 값이 맞지 않으면

이후 검사 결과를

믿을 수 없기 때문에,

여러 번 반복해서 확인하고

결과를 기록으로 남겨드려요.

마지막으로 고객사에서

실제로 쓰시는 필터를

올려서 시험 측정을 합니다.

기존에 수작업으로 세어둔

결과와 비교해 보는데,

이번 현장에서는

작은 입자 구간에서

장비 쪽 개수가 더 많이 나왔어요.

사람 눈으로는 놓치던

입자까지 잡힌 결과라,

담당자분과 사진을 같이 보면서

하나씩 확인했습니다.

4. 처음 쓰는 사람도 다룰 수 있나요?

네, 현미경을 다뤄보지 않은

분들도 쓰실 수 있습니다.

화면에 나오는 순서대로

시료 정보 입력, 필터 장착,

검사 시작, 결과 확인을

따라가면 되는 구조거든요.

초점이나 조명도

장비가 자동으로 맞춰줍니다.

이번 고객사는

검사 담당자가 두 분이었는데,

설치 당일에 기본 조작을

교육해 드렸어요.

교육은 실제 시료로

검사를 처음부터 끝까지

직접 해보시는 방식으로 합니다.

설명만 들으실 때보다

한 번 해보시는 쪽이

훨씬 빨리 익히시더라고요.

그 외에 검사 규격 설정,

입자 재분류 방법,

보고서 양식 수정,

표준 시편으로 장비 상태를

점검하는 방법도 알려드립니다.

관리자와 작업자 권한을

나눠 쓸 수 있다는 점도

같이 설명드렸는데요.

작업자가 검사 조건을

임의로 바꿀 수 없게

막아둘 수 있어서,

품질 관리자분들이

많이 쓰시는 기능입니다.

설치 후 몇 주 동안은

사용하시다 막히는 부분이

생기기 마련이에요.

그럴 땐 전화나 원격으로

바로 봐드리고,

필요하면 다시 방문합니다.

5. 도입 전에 무엇을 준비하나요?

세 가지를 미리

확인해 주시면 좋습니다.

첫째는 설치 장소예요.

진동이 적고 먼지가

덜 날리는 곳이어야 하고,

본체와 컴퓨터, 모니터를 놓을

책상 공간이 필요합니다.

검사실 여건이 어렵다면

제진대나 덮개를 추가하는

방법이 있으니

사전에 말씀해 주세요.

둘째는 적용하실 규격입니다.

납품처마다 요구하는

규격과 등급 기준이 달라서,

어떤 기준으로 보고서를

내셔야 하는지 알려주시면

설치할 때 맞춰서 설정해 드려요.

회사 자체 기준이 있다면

그것도 등록할 수 있습니다.

셋째는 지금 쓰시는

필터의 종류와 크기예요.

필터 지름과 재질에 따라

홀더와 검사 조건이 달라지기

때문입니다.

가능하시면 도입 전에

실제 필터를 보내주세요.

저희 쪽에서 미리 측정해 보고

결과를 보여드리면,

현장에 맞는 장비인지

판단하시기가 훨씬 수월합니다.

이번 고객사도 필터 세 장을

먼저 보내주셔서 시험 측정을 했고,

그 결과를 보고

최종 결정을 내리셨어요.

CIX100 견적이나 시험 측정이

필요하시면 아시아툴텍으로

문의해 주세요.
