주말 사이에 전국에 눈 소식이 있었는데요.

​

생각보다 눈이 많이 내리는 탓에 미리 준비를 안 하셨던 분들이라면

일정에 차질이 생겼을 수도 있을 것 같아요.

​

갑작스럽게 기온이 뚝 떨어지면서 춥다고 생각했는데 바로 눈이 올 줄은 몰랐네요.

​

그래도 어느 정도 준비를 하고 있었기 때문에 일정에 차질이 생기지 않고 진행할 수 있었어요.

비가 오나 눈이 오나 멈추지 않고 고객에게 달려가는 아시아툴텍에서

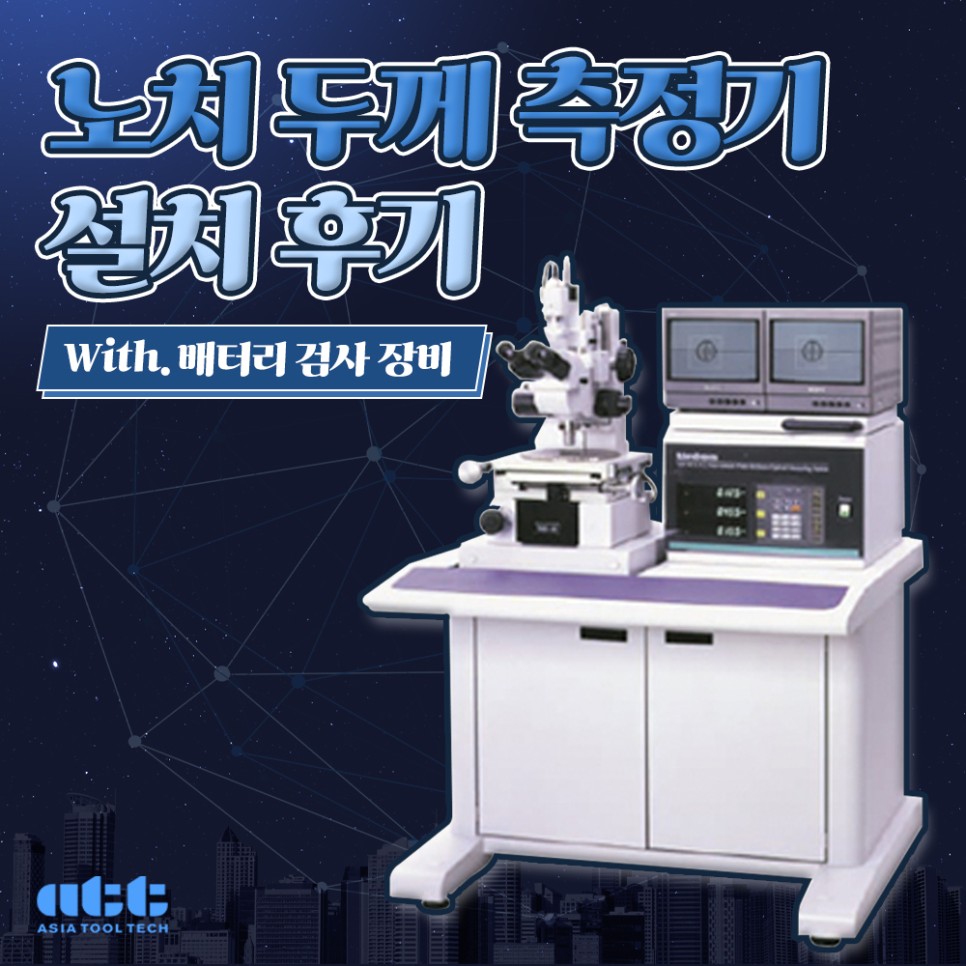

이번에는 노치 두께 측정기(WITH 화상측정기) 설치를 진행했는데요.

​

어떤 소식을 들고 왔을지 궁금하신 분들을 위해서 바로 본문으로 넘어가 보도록 하겠습니다.

노치 두께 측정기는 소재 두께의 신속하고 용이한 측정을 위한 장치입니다.

​

다양한 산업에 유용하게 사용할 수 있지만, 공학 및 제조 분야에서

소재 두께의 산업 표준 및 규정 준수 여부를 확인하는 용도에 가장 많이 사용됩니다.

​

소재의 두께와 밀도 측정은 물론, 두께 계측기는 자동차 산업과 같은 산업에서

재료의 균일성을 측정하고 숨은 손상이나 결함을 식별하는 보완적인 품질 보증 도구로 사용할 수 있습니다.

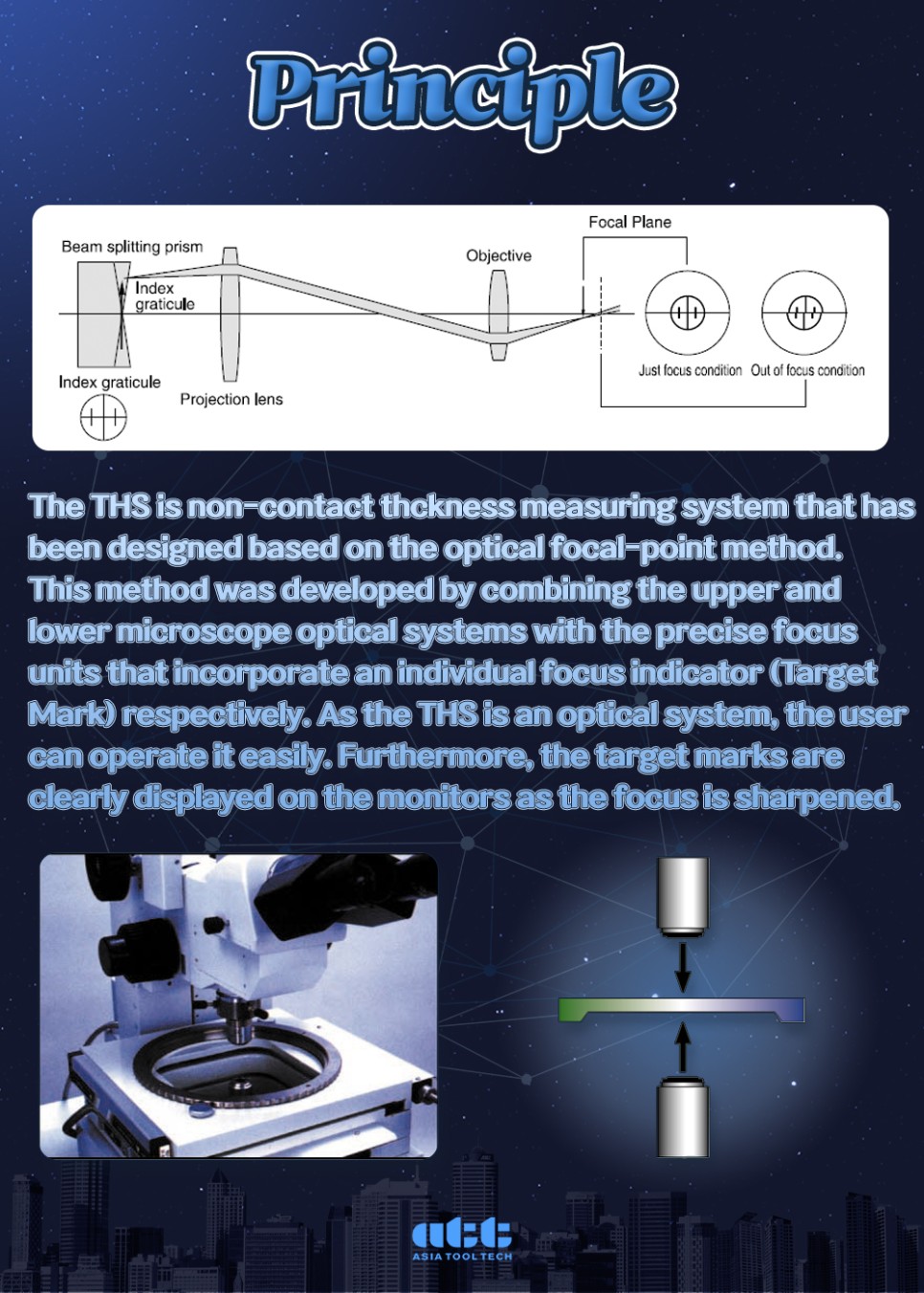

측정 원리

​

빔 분할 프리즘과 현미경의 반사광 광학 시스템에 내장된 흑백 줄무늬 격자로 구성된

정밀한 초점 표시기를 제공하며 올바른 초점에서 광학 원리를 기반으로 설계되었습니다.

​

시편의 초점을 맞춘 영상 위로 위쪽과 아래쪽 절반이 일치하는

인덱스 격자 선의 선명한 이미지를 볼 수 있으며,

약간의 초점이 흐려졌을 때 인덱스 라인이 위쪽 절반과 아래쪽 절반에서

두 개의 선으로 갈라지는 것을 볼 수 있습니다.

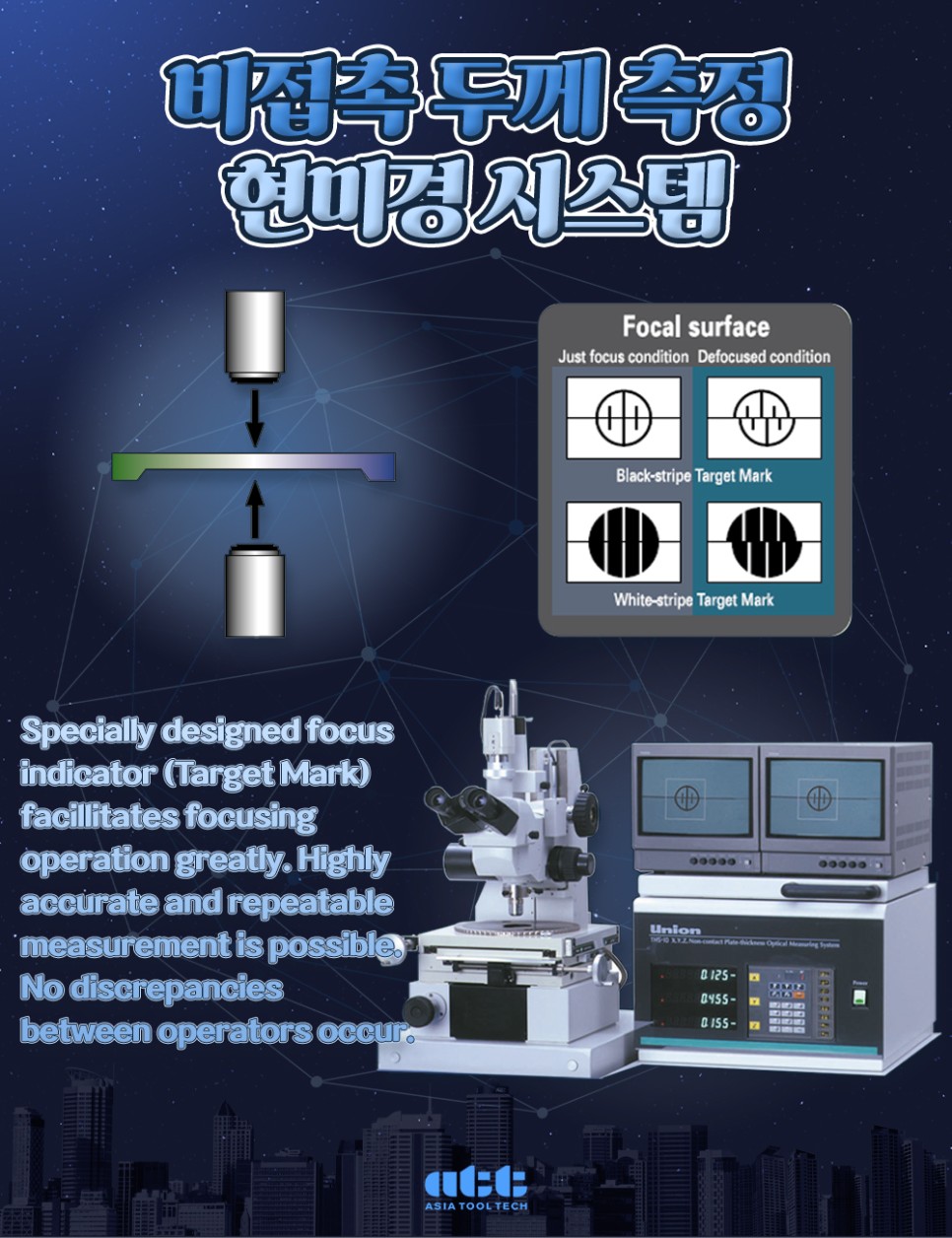

특별히 설계된 초점 표시기(Target Mark)는 포커스 작동을 원활하게 합니다.

그로 인해 매우 정확하고 반복 가능한 측정이 가능하죠.

​

두께 측정을 하는 도중 시스템 간에 불일치가 발생하지 않습니다.

​

THS는 광학 초점 방식을 기반으로 설계된 비접촉 두께 측정 시스템인데요.

​

이 방법은 각각 개별 초점 표시기(Target Mark)를 포함하는

정밀 초점 장치와 상부 및 하부 현미경 광학 시스템을 결합하여 개발되었습니다.

​

THS는 광학계이므로 사용자가 쉽게 조작할 수 있는 특징을 가지고 있는데요.

​

또한 초점이 정밀해짐에 따라 타깃 표시가 모니터에 명확하게 표시됩니다.

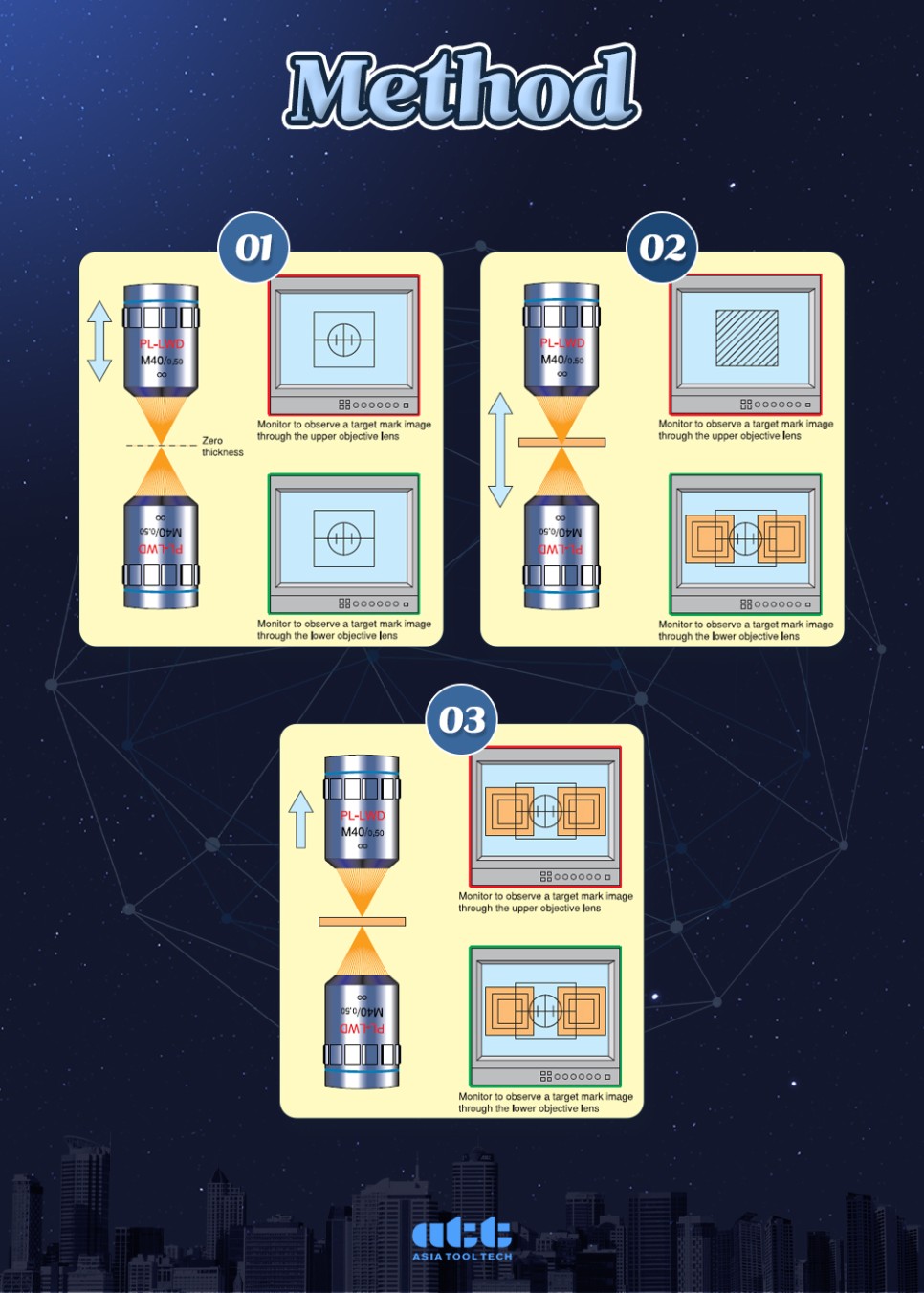

사용 방법

​

- 먼저 무대 위에 물체를 배치하지 않고 위쪽 광학 시스템을 수직으로 이동하여 표적 마크를 초점에 맞추고,

두 개의 별도 TV 모니터에서 표적 마크를 식별합니다. Z축 디지털 카운터를 0으로 재설정합니다.

​

- 검체를 현미경 단계에 놓고 검체의 아래쪽에 초점을 맞추도록 아래쪽 광학 시스템을 이동합니다.

​

- 상부 광학계를 움직여 시료의 상부 표면에 초점을 맞춘다. 상부 광학계의 이동량은 시료의 두께로 측정한다.

정확한 초점은 시편 표면의 이미지가 흐릿한지 여부를 판단하는 것이 아니라

눈금의 상하 절반에 있는 수직 인덱스 라인이 일치하여

정확한 직선으로 융합되는지 확인함으로써 확보됩니다.

​

이는 대물렌즈의 초점심도에 영향을 받지 않고 두 점을 구분하는

인간의 눈의 능력에 의존하지 않는 독특한 시스템​이기 때문에

다른 포커싱 시스템에 비해 매우 정확하게 초점을 결정할 수 있는데요.

​

이 포커싱 시스템과 디지털 게이지는 표면 사이의 스텝 높이를 비접촉식으로 고정밀 측정할 수 있습니다.

노치 두께 측정기는 생소하신 분들이 많을 것 같아서 자세한 설명을 첨부해 보았는데,

어떻게 도움이 조금은 되셨을지 모르겠네요!

​

더욱 궁금하신 점이 있으시거나, 다른 제품의 설치 후기가 궁금하신 분들은

홈페이지 또는 블로그에 열심히 글을 남겨두고 있으니까 찾으시는

장비, 제조사 등을 통해 검색해 보시고 좋은 정보 많이 얻어 가보시기 바랍니다.

제품에 대한 문의사항이 있으시거나, 현장에 직접 설치를 원하시는 분들은

아시아툴텍 고객센터를 통해서 연락 주시면 되는데요.

​

설치 후기를 보신 분들은 아시겠지만 장비에 대한 문의를

단순히 안내에서 끝나는 것이 아니라 직접 현장에 방문해서

적합한 장비 추천 및 상담을 도와드리고 있습니다.

남은 한 달도 마무리 잘 하시고, 언제든지 정밀 측정장비와 관련된 내용이 궁금하시다면

아시아툴텍 고객센터를 통해서 문의하시면 전문가를 통한 자세하게 안내해 드리겠습니다.
