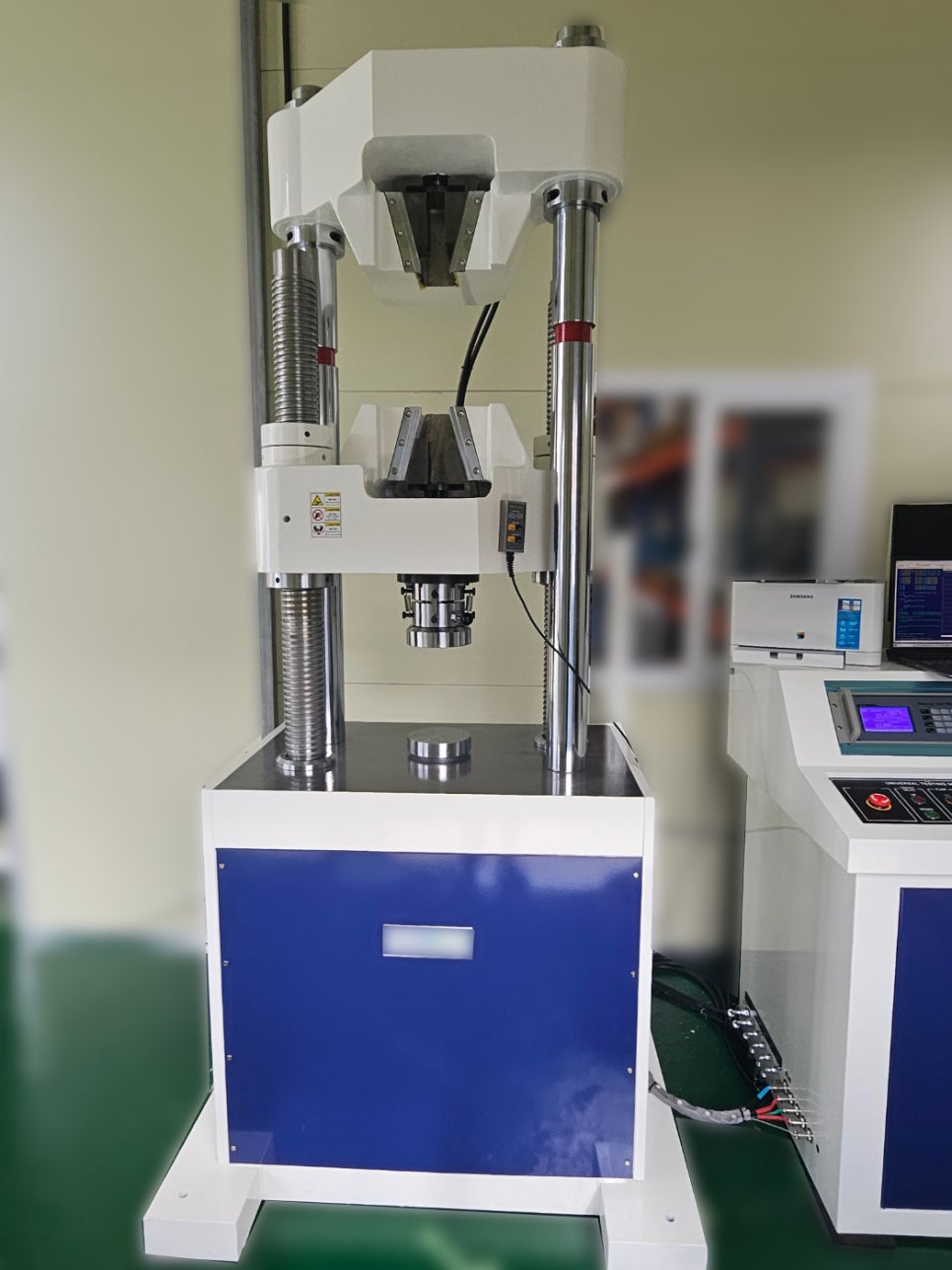

오늘은 아시아툴텍에서 만능 재료 인장 시험기를 설치하고 왔습니다. 재료 시험기라는 것이 생소한 분들이 있으시겠지만 작업 환경에서는 매우 많이 사용되고 있는 필수적 아이템으로 보면 좋으실 것 같습니다.

​

만능 시험기는 만능 인장 시험기, 재료 시험기, 재료 시험 프레임은 인장 강도 및 압축 강도, 굽힘 강도, 굽힘, 전단, 경도 및 비틀림 시험을 시험하는 데 사용되며 재료의 설계 및 품질 보장을 위한 귀중한 데이터를 제공합니다. 인장 시험기의 이전 이름은 텐소미터로 이름의 "만능" 부분은 재료, 구성 요소 및 구조에 대한 많은 표준 테스트 적용을 수행할 수 있다는 것을 반영합니다. 다재다능하다는 것을 확인할 수 있는 부분이겠죠?

​

전기 기계식 UTM은 전기 모터를 사용하여 제어된 힘을 가하는 반면, 유압식 UTM은 힘을 가하기 위해 유압 시스템을 사용합니다. 전기 기계식 UTM은 정밀성, 속도 및 사용 편의성으로 인해 선호되며, 인장, 압축 및 굽힘 시험을 포함한 광범위한 응용 분야에 적합합니다.

​

반면, 유압 UTM은 더 높은 힘을 생성할 수 있으며, 종종 금속 및 합금과 같은 고강도 재료를 테스트하는데 사용되며, 여기서는 극한의 힘 적용이 필요합니다. 두 가지 유형의 UTM은 항공우주, 자동차, 건설 및 재료 과학을 포함한 다양한 산업에서 중요한 역할을 하며, 엔지니어와 연구자가 설계, 품질 관리 및 연구 목적으로 재료의 기계적 특성을 정확하게 평가할 수 있도록 합니다.

​

구성하는 요소들은 무엇이 있을까요?

하중 프레임

일반적으로 기계를 위한 두 개의 강력한 지지대로 구성됩니다. 일부 소형 기계에는 단일 지지대가 있습니다.

​

Load Cell

부하를 측정하는 힘 변환기 또는 기타 수단이 필요합니다. 일반적으로 규칙 또는 품질 시스템을 관리하여 주기적인 보정이 필요합니다.

​

크로스 헤드

이동 가능한 크로스헤드가 위 또는 아래로 이동하도록 제어됩니다. 일반적으로 이 속도는 일정한 속도이며, 때로는 일정한 속도의 확장 기계라고도 합니다. 일부 기계는 크로스헤드 속도를 프로그래밍하거나 순환 테스트, 일정한 힘으로 테스트, 일정한 변형 테스트 등을 수행할 수 있습니다. 전기기계, 서보-유압, 선형 드라이브, 공진 드라이브가 사용됩니다.

​

신장 또는 변형 측정 수단

많은 테스트에서 크로스 헤드의 움직임에 대한 시험 시편의 반응을 측정해야 합니다. 신장계는 때때로 사용됩니다.

​

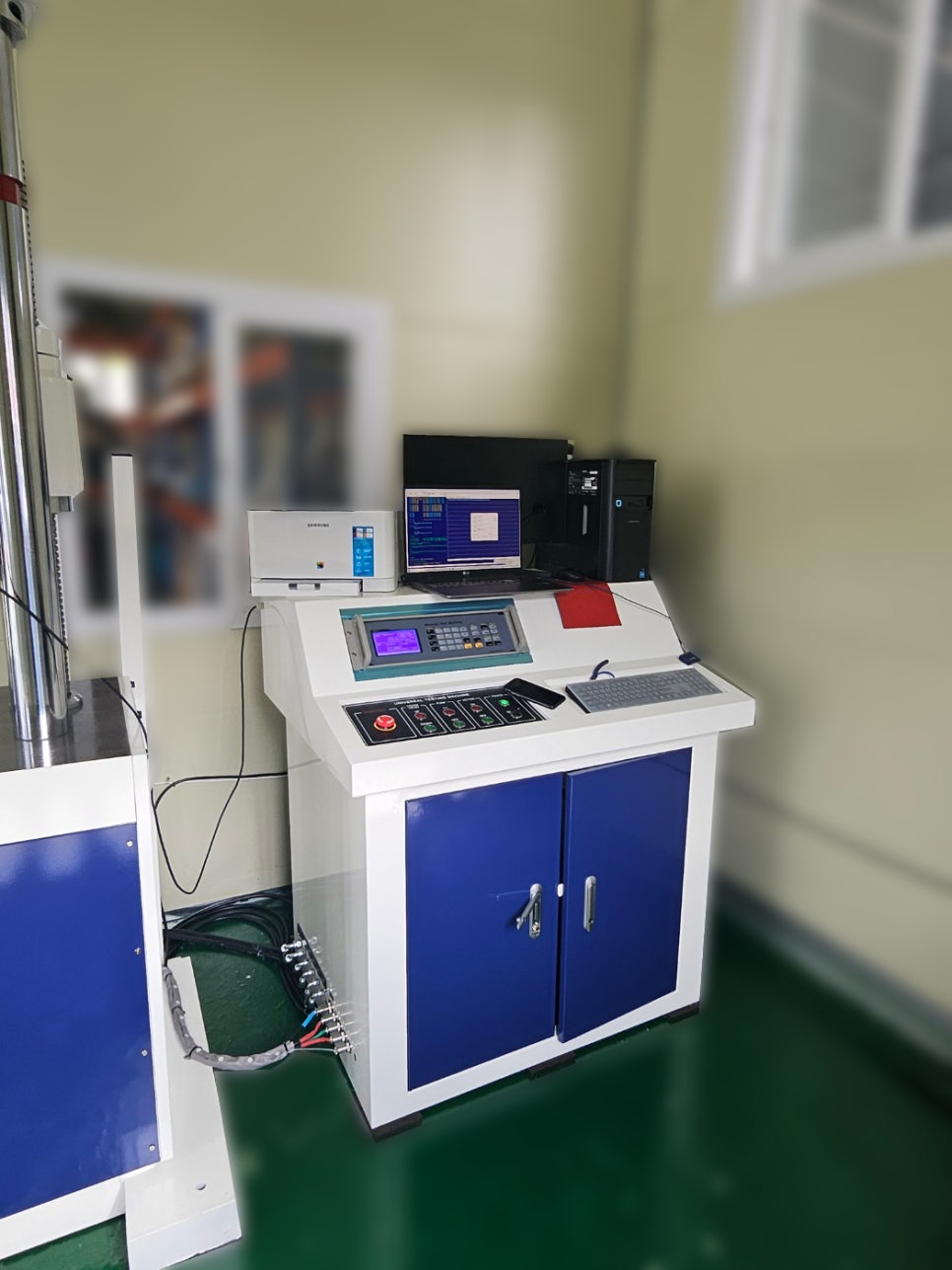

제어판 및 소프트웨어 장치

작업관리자가 데이터 수집 및 분석을 위해서 설정한 파라미터를 테스트 결과에 제공합니다. 일부 오래된 기계에서는 다이얼 또는 디지털 디스플레이와 차트 기록기가 있습니다. 많은 최신 시계에는 분석 및 인쇄를 위한 컴퓨터 인터페이스가 있습니다.

​

컨디셔닝

많은 테스트에서 조절된 컨디셔닝(온도, 습도, 압력 등)이 필요합니다. 기계는 통제된 방에 있을 수도 있고 시험을 위해 시험 표본 주위에 특수 환경 챔버를 둘 수도 있습니다.

이러한 만능시험기는 고무, 엘라스토머류의 기계적 물성 평가에 적합합니다. 재료 및 부품에 따라서 지그의 형태를 달리하여 응용 시험이 가능하며, 하중 변형률 선도에 따른 재료의 기계적 물성 평가가 가능합니다. 인장시험 조건 설정에 따라 반복 시험이 가능한 장점이 있습니다.

정밀 측정 기기, 광학측정기, 재료시험기, 마이크로미터, 캘리퍼스, 내외경 측정게이즈 등등 작업환경에 적합한 다양한 종류의 측정기들을 직접 확인해 보고 구매, 설치하실 수 있습니다. 모든 과정은 아시아툴텍에서 담당해 드리니 문의만 주세요! 작업에 제일 적절한 환경을 구성해 드릴게요.
