안녕하세요 아시아툴텍입니다~! 밤사이 태풍 산산의 영향으로 바람과 강한 비가 내리쳤는데 다들 큰 피해는 없으실까요? 다른 피해가 더 발생하지 않았으면 좋겠는 마음입니다.. 오늘은 비가 갠 후 형상측정기 설치를 다녀와보았는데요! 미쓰도요의 Formtracer Avant FTA 시리즈 측정기 납품 리뷰 지금부터 시작할게요!

​

FORMTRACEPAK은 미쓰도요의 조도 측정기 형상 측정기 전용 소프트웨어라고 보면 되세요. 해당 소프트웨어는 측정기를 보다 편리하게 이용할 수 있도록 도움을 주며 어떠한 특징이 있는지 함께 공부하면서 알아보는 시간을 가져볼게요.

윤곽 분석 기능

분석의 기본 요소가 되는 다양한 명령어를 제공합니다. 이러한 요소들을 결합하여 각도, 피치, 거리를 계산하는 다양한 명령 세트와 윤곽 공차 기능, 설계값 생성 기능도 표준 기능으로 제공됩니다. 또한 작업 시 자주 사용하지 않게 되는 명령들을 숨길 수 있고 개인의 작업 환경에 맞게 맞춤 설정이 가능합니다. 그렇기 작업에 편리한 환경을 도와줄 수 있는 거죠.

​

윤곽 공차 기능 표준 탑재

일본에서 특허 등록이 되어있는 기능으로 설계 데이터와 측정 데이터의 좌표값을 최적의 위치로 이동시키는 베스트 피트 처리 기능을 표준으로 제공하고 있습니다. 공차 결과는 시각적으로 그래픽으로 표시하거나, 각 좌표의 공차 값 및 공차 확장으로 표시하거나, 텍스트 파일을 출력할 수 있으므로 가공 시스템의 피드백 데이터로 활용할 수 있습니다.

설계값 생성 기능

CAD 데이터 또는 텍스트 데이터에서 설계 데이터를 생성할 수 있습니다. 측정 데이터를 설계 데이터로 변환할 수도 있으므로 사용 전의 부품 데이터를 설계 데이터로 저장하여 사용 후 마모 확인에 효과적으로 활용할 수 있습니다.

​

간단한 높이 계산 기능

마우스 조작 하나만으로 원하는 범위를 지정하는 것만으로 나사 피티 등 동일 형상 간의 피치나 원 사이의 거리를 효율적으로 분석해낼 수 있습니다.

​

측정 보정 기능

원통형 측정물을 정확하게 측정하려면 측정물 축을 이송 방향과 평행하게 설정하고 동시에 레벨링 조정을 수행해야 합니다. FORMTRACEPAK를 사용하던 지침에 따라서 레벨링 작업을 쉽게 수행할 수 있고 옵션 액세서리를 사용하면 이러한 작업을 자동으로 수행할 수도 있습니다.

​

측정 포인트 스트링에 대한 최적합 처리 기능

이 기능은 동일한 좌표계의 사전 등록된 기준 데이터에 측정 지점을 맞추려고 시도합니다. 자동해석시 세팅시 발생할 수 있는 차이의 영향을 제거할 수 있습니다.

​

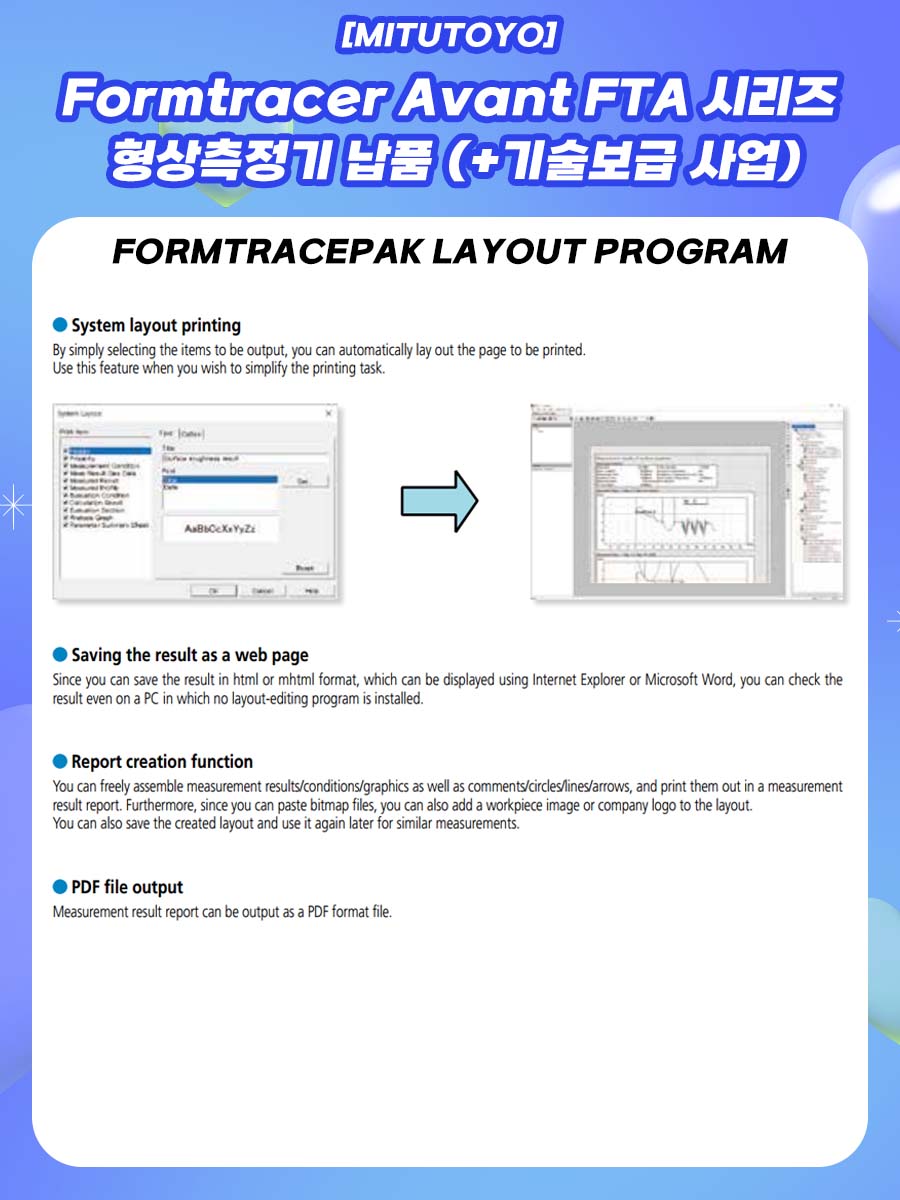

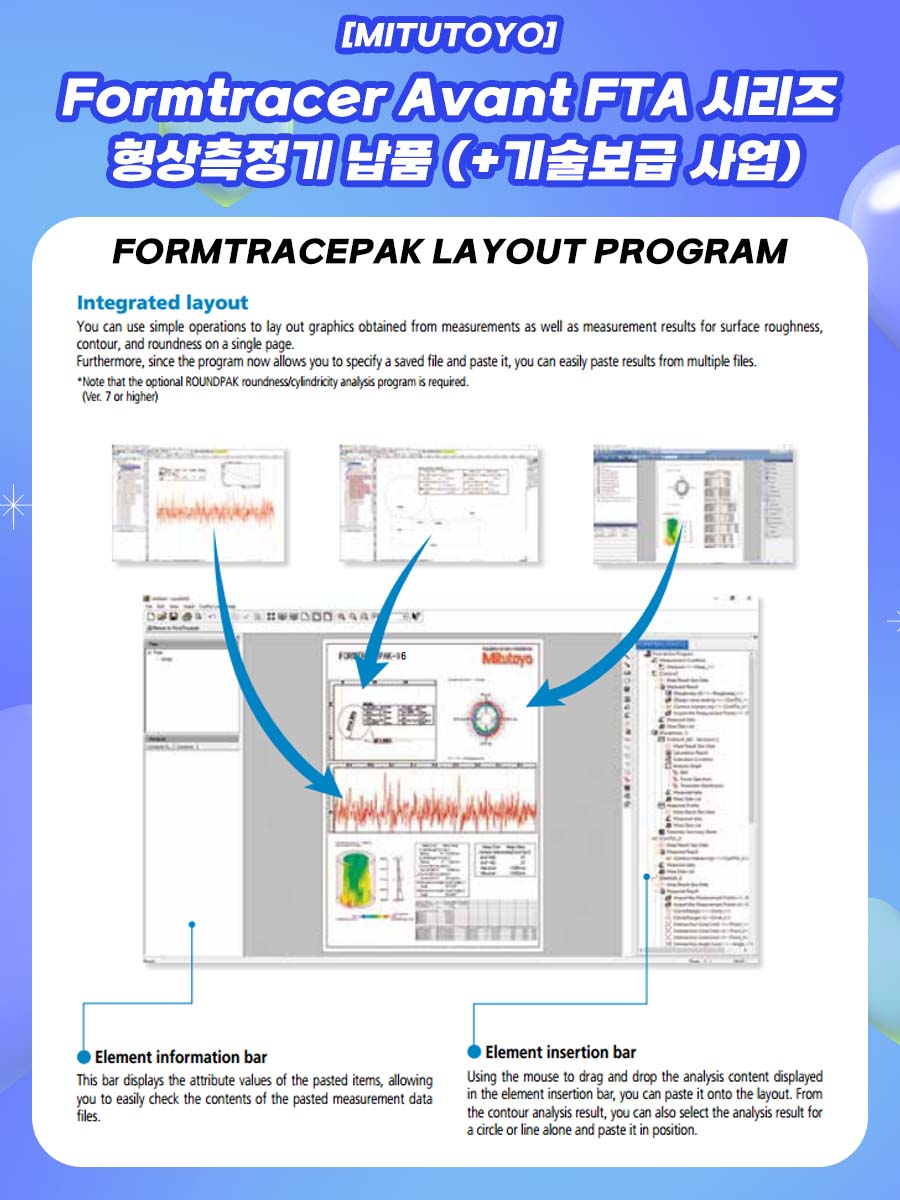

윤곽선, 표면 거칠기, 진원도 측정 결과를 한 페이지에 통합해서 보여주는 레이아웃 프로그램을 지원합니다. 여러 창을 열어서 복잡하게 결과를 확인하지 않아도 통합된 창에서 확인이 가능해서 편리합니다. 프로그램에서 저장된 파일을 지정하고 붙여 넣을 수 있어서 작업 효율은 더욱 올라가게 되겠죠?

​

또한 출력하고 싶은 항목을 선택하기만 하면 인쇄할 페이지의 레이아웃을 자동으로 지정하고 인쇄 작업을 단순화하려는 경우 편리하게 사용됩니다. 측정 결과, 조건, 그래픽은 물론 코멘트, 원, 선, 화살표를 자유롭게 조합해서 결과 보고서로 인쇄할 수 있습니다. 또한 비트맵 파일을 붙여 넣을 수 있기에 인쇄물에 회사 로고나 이미지를 자유롭게 사용하실 수 있어서 보고에도 아주 유용한 기능입니다.

이렇게 다양한 기능들을 가능하게 하는 형상측정기 소프트웨어! 도움이 되셨을까요? 물론 설치 시 사용법과 사후 프로그램 업데이트도 매우 빠르게 진행해 드리고 있는 아시아툴텍이기 때문에 믿고 선택하셔도 좋습니다. 지인 소개, 재구매 업계 1위로 신뢰를 바탕으로 설치를 진행 드리고 있습니다. 외에도 다양한 측정기들이 준비되어 있기에 편하게 문의주세요! 최적의 작업환경을 구축해 드립니다.
