정밀 계측 기기와

광학 검사 장비를 전문으로 다루는

'아시아툴텍'입니다.

"부품 치수가 미세하게 틀어져서 가공 불량이 발생해요."

"투명한 재질이나 얇은 필름 형태의 부품을 손상 없이 측정하고 싶어요."

제조 현장에서 정밀도를

다루는 품질 관리자라면

누구나 공감할 법한 고민이죠.

접촉식 침을 대기 어려운

소형 전자 부품이나

변형되기 쉬운 고무, 플라스틱

부품을 검사할 때는

비접촉 3차원 측정기를

우선적으로 검토하게 됩니다.

오늘은 최근 정밀 가공 업체에

무사히 설치를 완료한

미쓰도요 QV-ACTIVE 202 모델의

현장 납품 사례와 사양을

자세하게 소개해 드립니다.

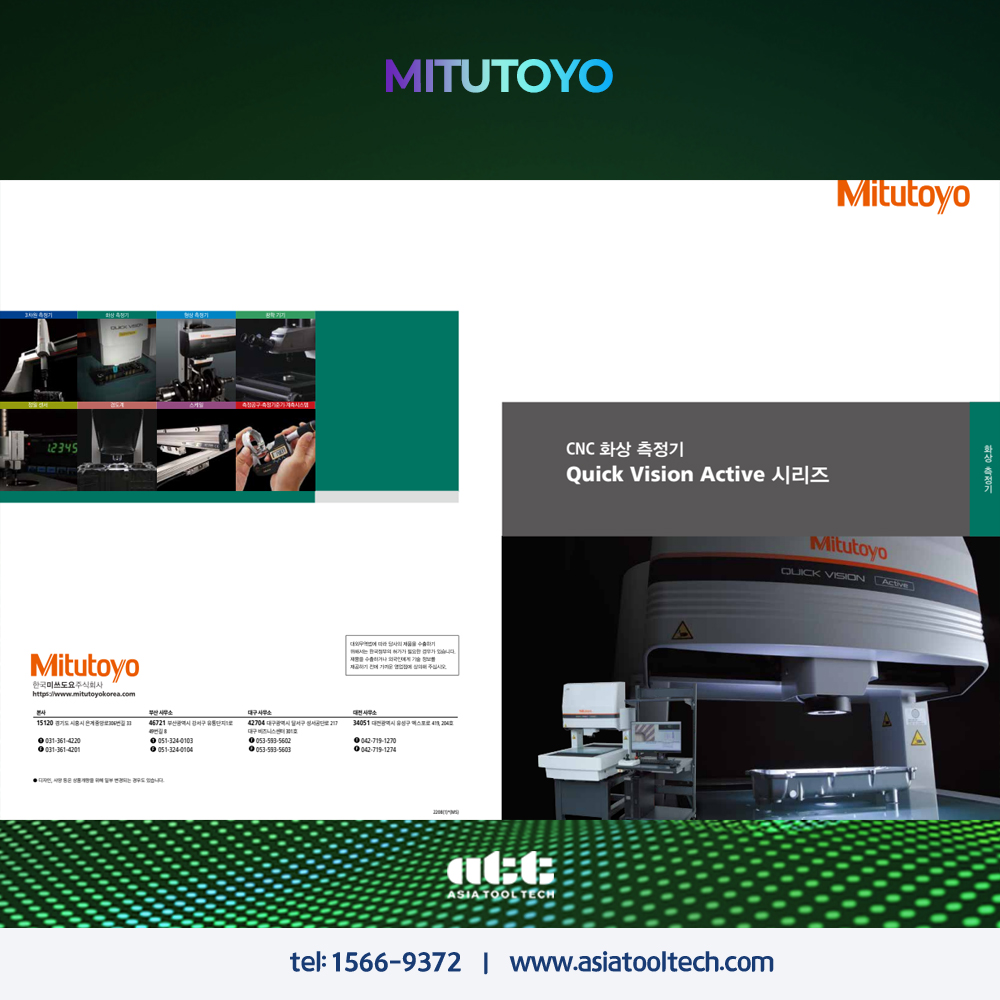

QV-ACTIVE 202 고성능 광학 시스템!

이번에 납품을 마친

QV-ACTIVE 202 모델은

미쓰도요의 광학 측정 기술이

집약된 비접촉 3차원 측정기랍니다.

고해상도 CCD 카메라와

프로그래머블 LED 조명이

탑재되어 있어 미세한 단차나

투명한 표면 경계도

선명하게 포착할 수 있어요.

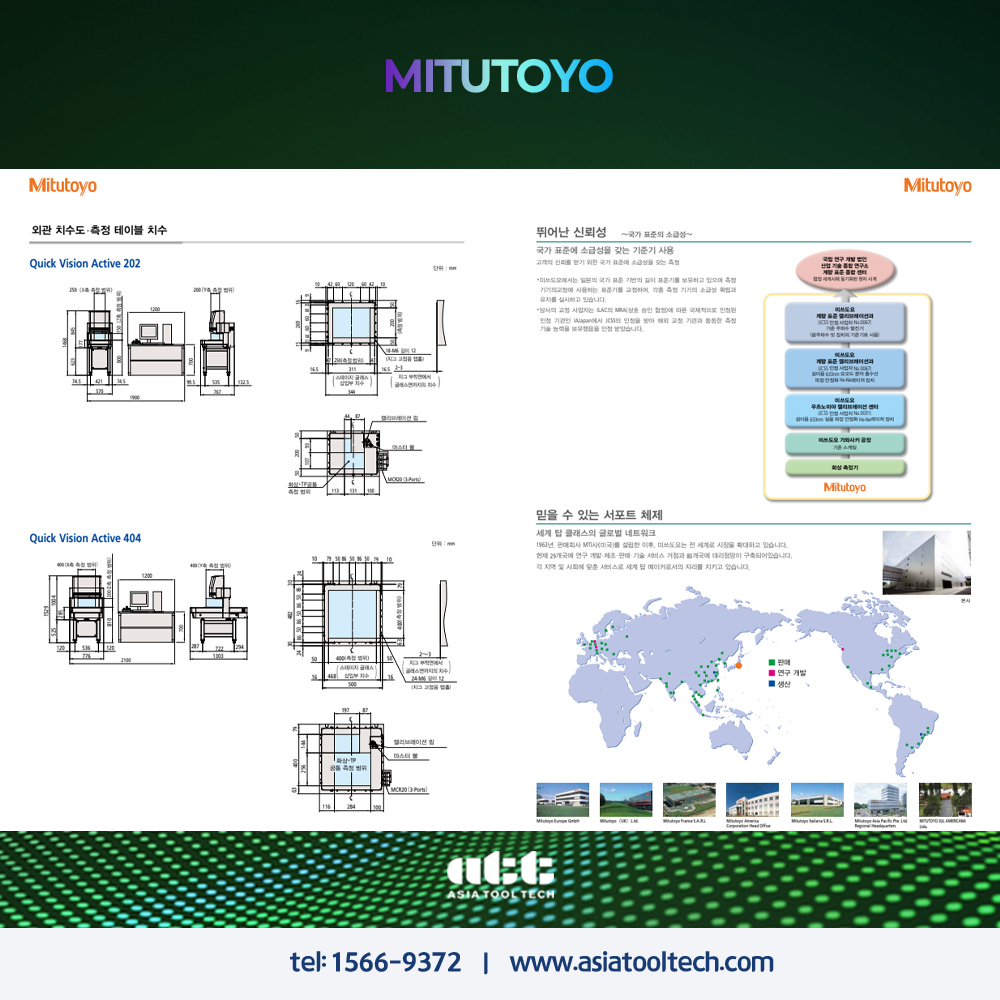

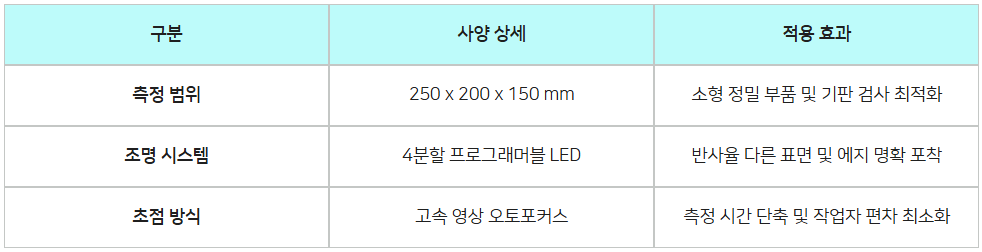

측정 범위는 X축 250mm,

Y축 200mm, Z축 150mm로

소형 정밀 부품이나 PCB 기판,

반도체 프레임 검사에

매우 적합한 규격을 자랑하죠.

복잡한 형상의 치수를

자동으로 스캔하여

데이터화하기 때문에

검사 인력의 작업 부담을

획기적으로 줄여줍니다.

광학 배율 변환과 오토포커스 기능!

가공품의 미세 피치나

홀의 위치를 측정할 때는

초점을 맞추는 정밀도가

결과를 좌우하게 마련이에요.

이 장비는 고성능

영상의 오토포커스를 지원하여

경계면을 신속하게 찾아내고

오차를 낮춰준답니다.

또한 줌 렌즈 시스템을 적용해

소프트웨어 클릭만으로

원하는 배율을 선명하게

확인할 수 있죠.

비접촉 3차원 측정기를

도입한 현장에서는

제품 손상 없이 빠르게

데이터를 뽑아낼 수 있어

만족도가 매우 높습니다.

QV-PAK 전용 소프트웨어의 편리성!

장비의 성능을 100%

끌어올리기 위해서는

제어 프로그램의 편의성이

무엇보다 중요합니다.

QV-ACTIVE 시리즈에 탑재된

QV-PAK 소프트웨어는

CAD 데이터를 연동하여

도면 비교를 직관적으로

수행할 수 있어요.

반복 측정 알고리즘을

미리 등록해 두면

동일한 부품을 수십 개씩

연속 검사할 때에도

버튼 하나로 자동 측정이 진행되죠.

비접촉 3차원 측정기를

통해 추출된 검사 데이터는

엑셀 및 PDF 형태의

품질 보고서로 즉시 변환되어

품질 관리가 한결 수월해집니다.

현장 설치 과정과 정밀 교정 작업!

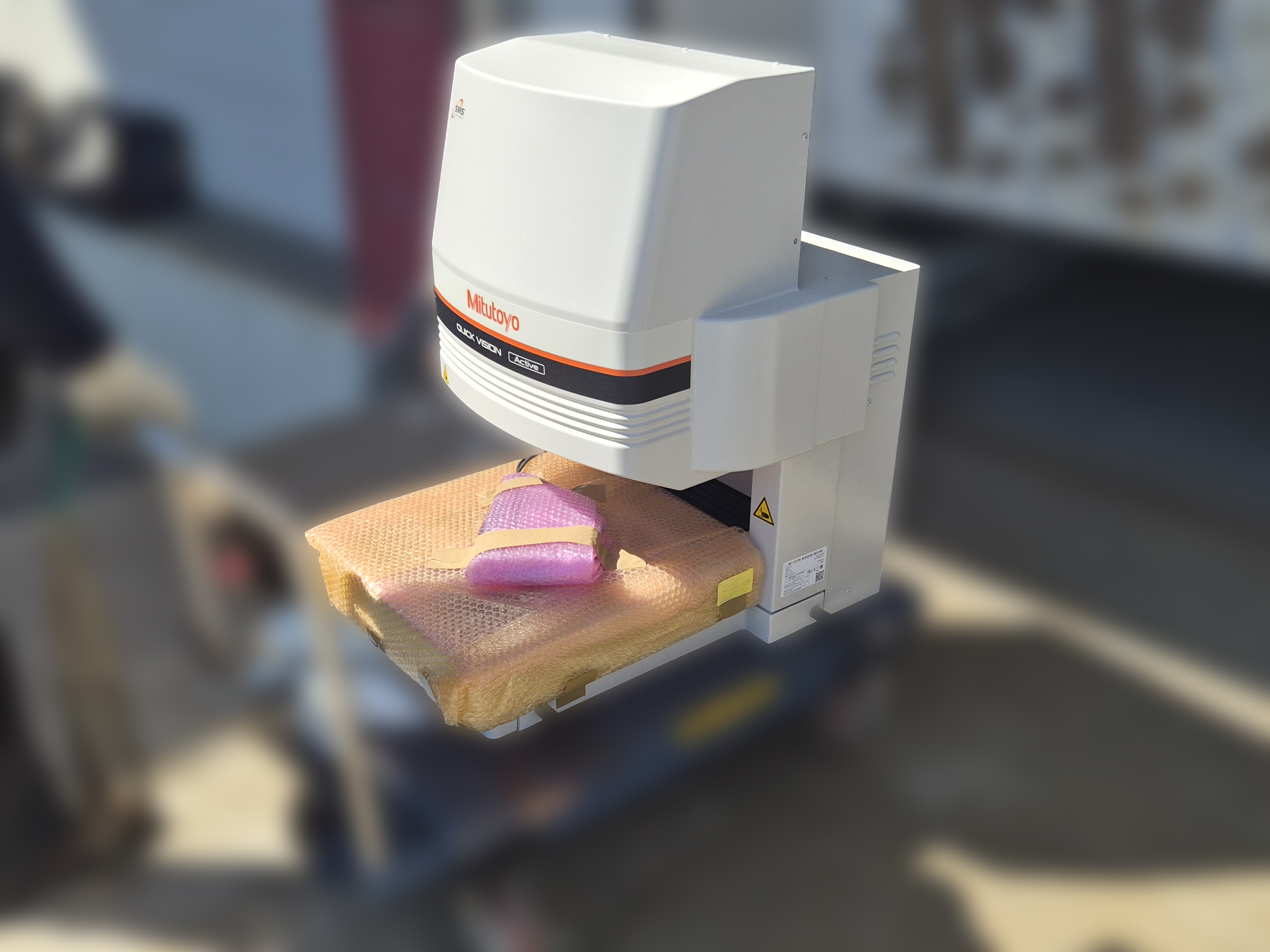

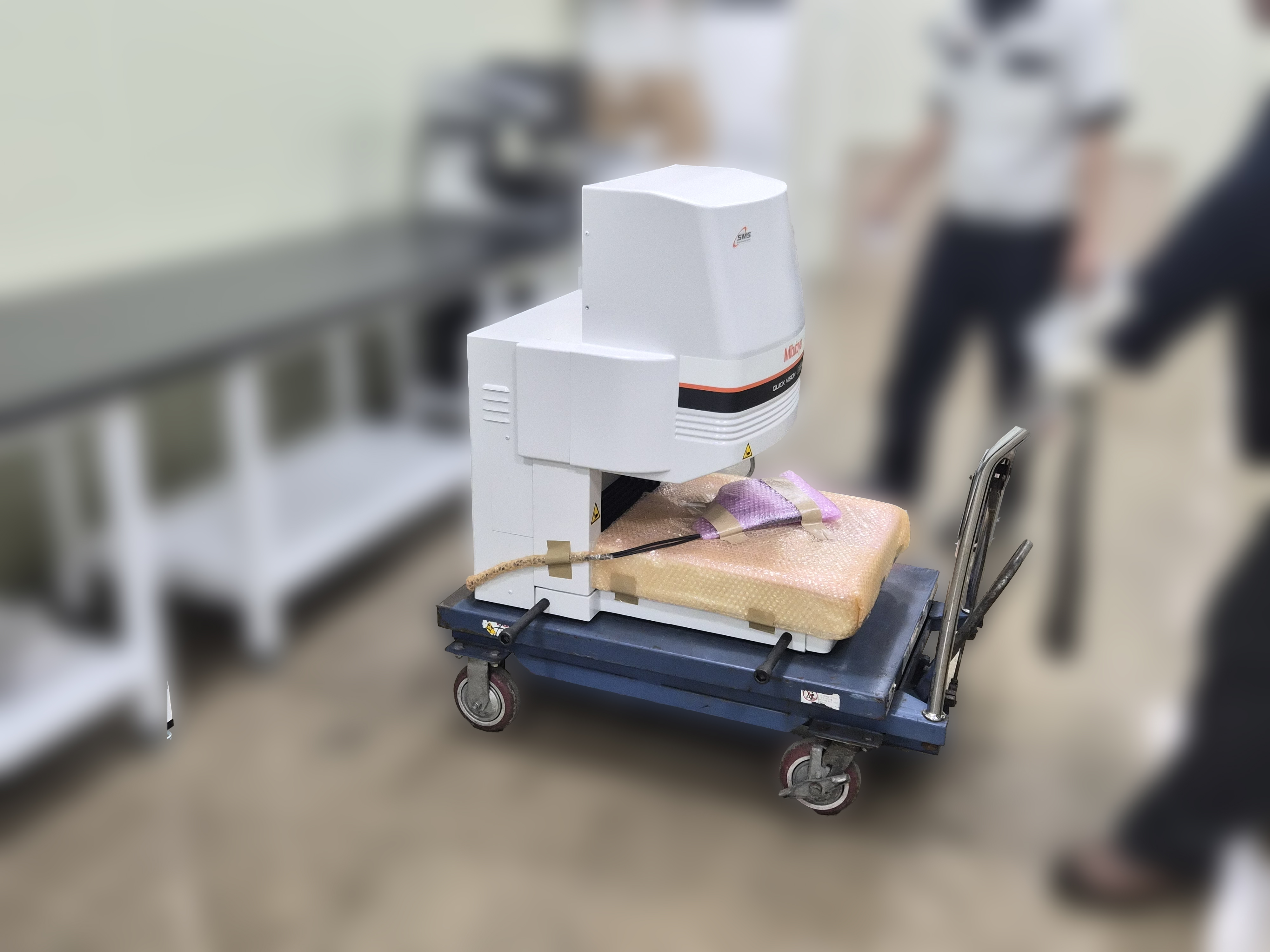

아시아툴텍 엔지니어팀은

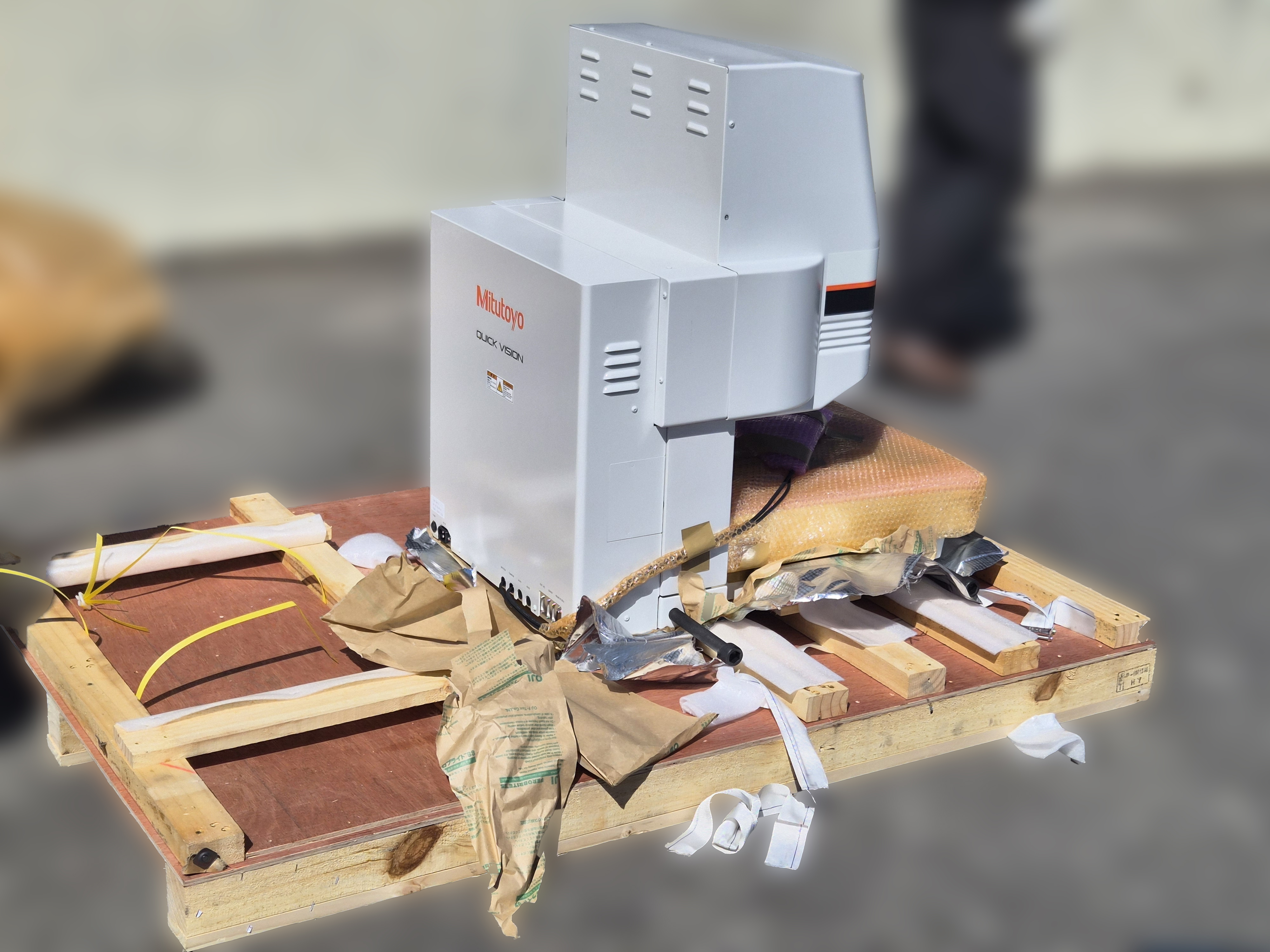

장비 이송부터 현장 안착,

수평 잡기와 정밀 교정까지

단계를 엄격히 준수합니다.

미세한 진동이나 온도에도

영향을 받을 수 있으므로

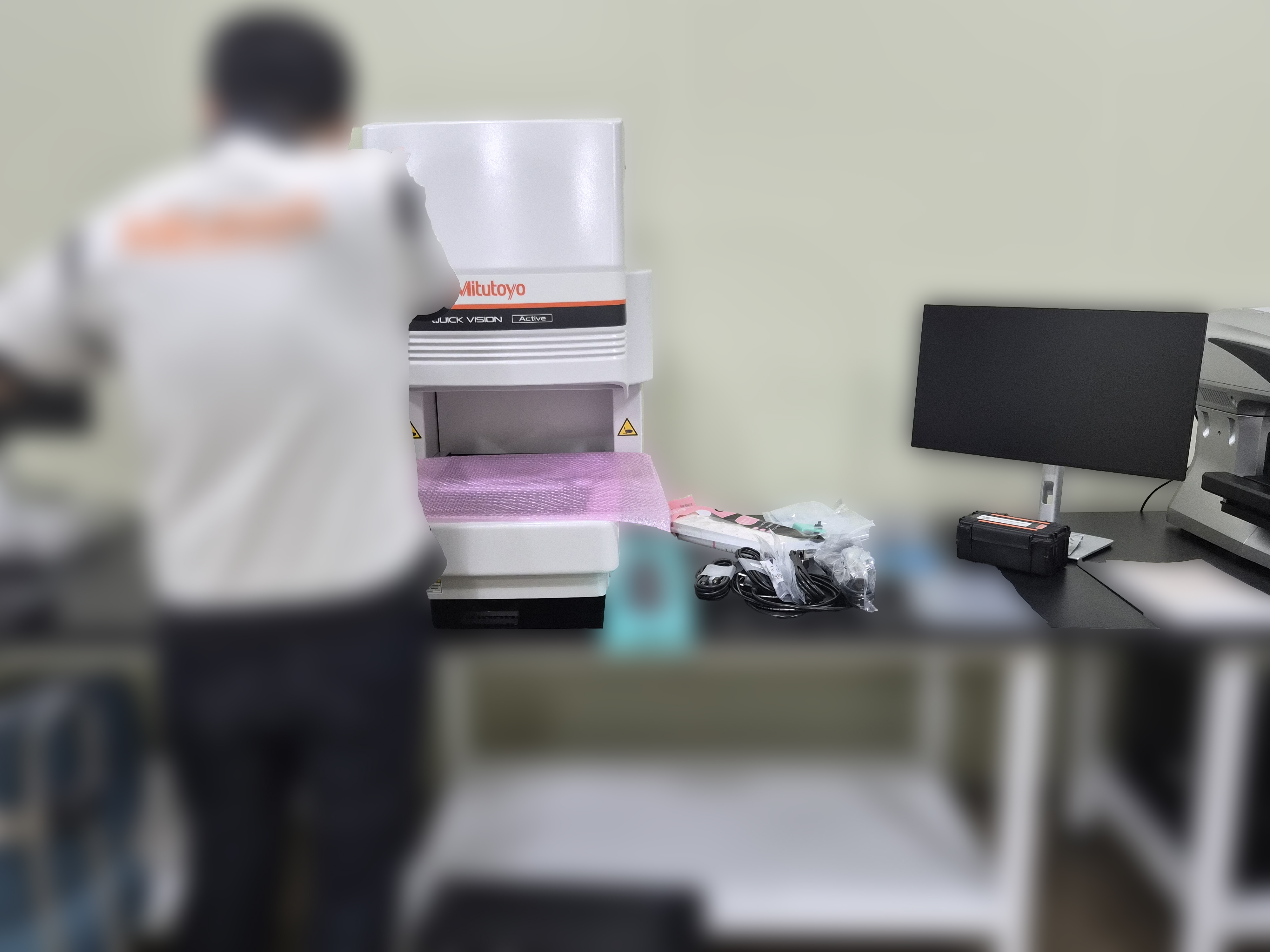

정밀 방진대 위에 장비를 올리고

환경 설정을 마쳤어요.

설치 후에는 표준 피스를

활용해 반복 측정 정확도를

직접 확인시켜 드렸답니다.

비접촉 3차원 측정기를

설치한 후 현장 담당자를 대상으로

프로그램 작동법과

기초 관리 교육까지

상세하게 진행해 드렸죠.

신뢰할 수 있는 품질 파트너!

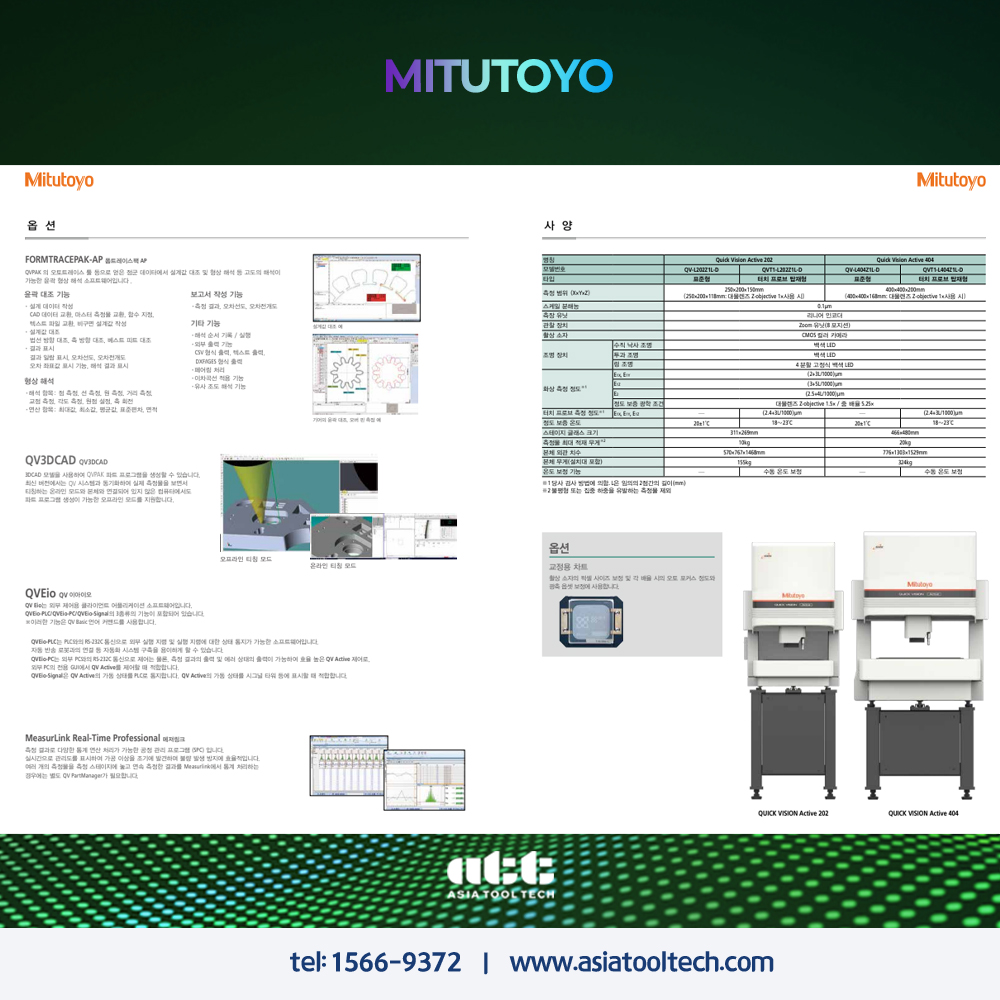

미쓰도요 QV-ACTIVE 202는

생산성 향상과 품질 검사의

안정성을 동시에 달성할 수 있는

검증된 측정 장비입니다.

비접촉 3차원 측정기를

원활하게 활용할 수 있도록

아시아툴텍은 지속적인

사후 관리와 기술 지원을

약속드리고 있습니다.

정밀 측정을 위한

장비 도입 및 현장 컨설팅이

필요하시다면 언제든

아시아툴텍으로 문의해 주세요.
