안녕하세요 아시아툴텍입니다!
슬슬 더워지려고 하는 찰나에 비 소식이 지나고 나니
다시 날씨가 화창하여 기분까지 좋은 하루인데요.
해당 모델의 경우 중소형 3차원측정기로써
최근 들어 많은 수요가 있는 사이즈입니다.
기존의 경우 소형 3차원측정기가 주를 이루었다면
전기 자동차와 관련된 업종에서 수요가 많다 보니
X=900mm 이상의 모델을 많이 찾아 주시는 것 같은데요.

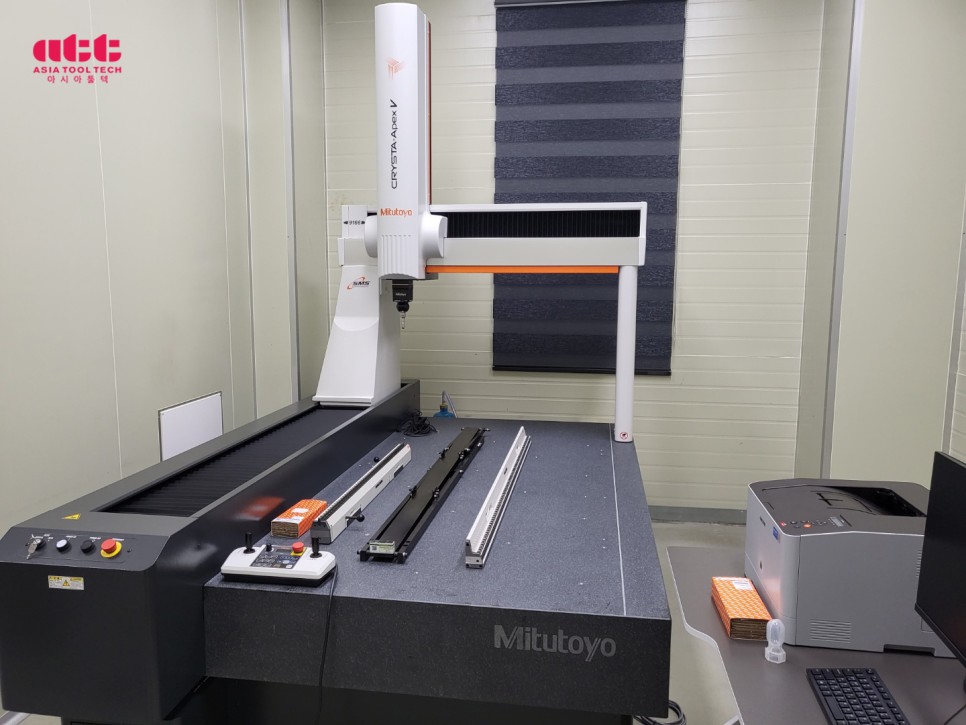

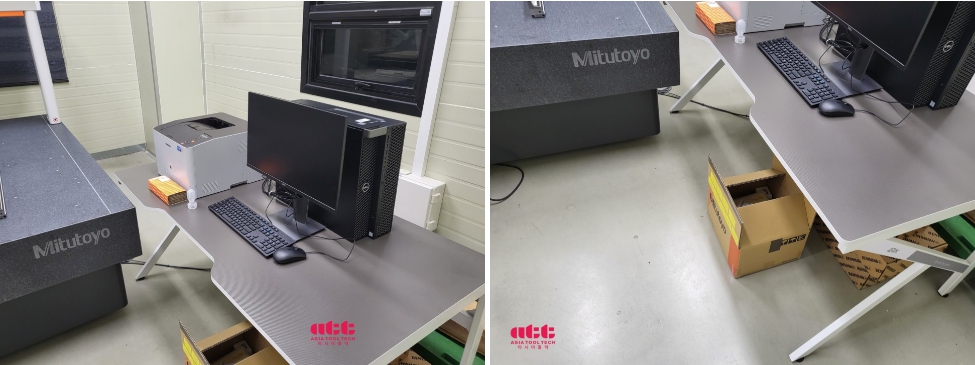

오늘 설치한 모델은 MCOSMOS2가 포함되어 있어
모델링 파일을 이용하여 프로그램 작성까지 가능하다고 하는데요!
그럼 차근차근 어떤 특징을 가지고 있는지 아시아툴텍과 함께 살펴볼까요?

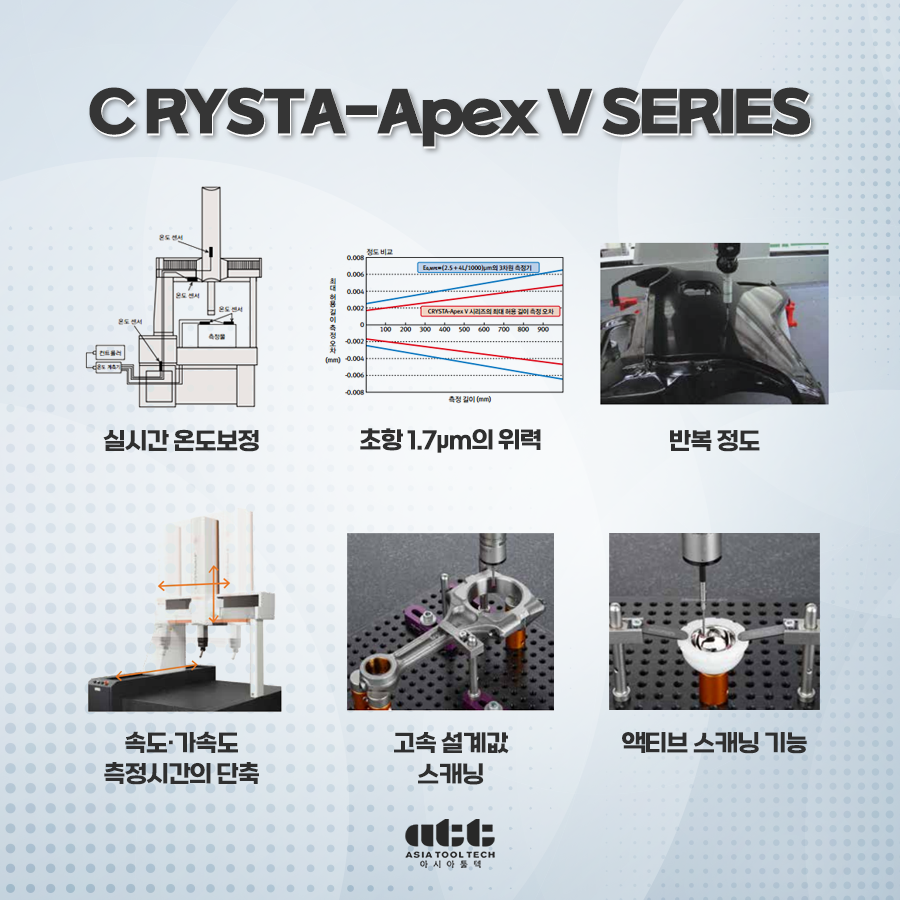

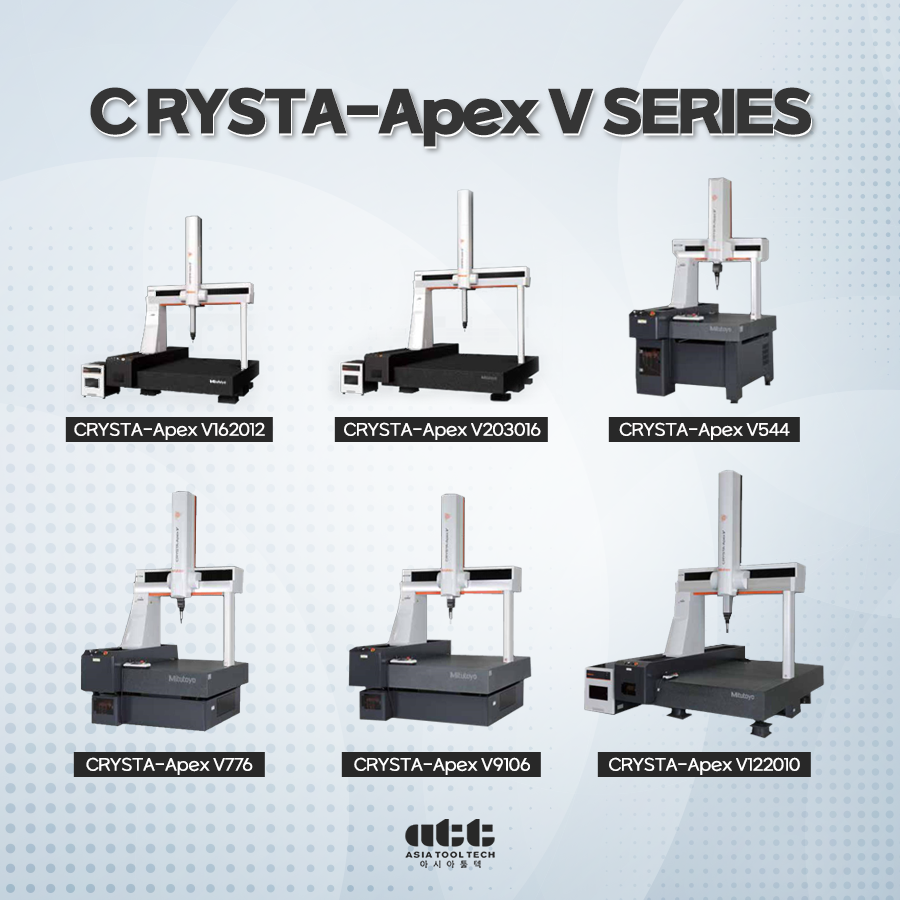

CRYSTA-APEX V 시리즈의 모델의 경우 소형~대형까지
다양한 사이즈 대응이 가능한 모델입니다.
실시간 온도 보정
온도 보정 기능을 탑재함으로써 16~26°C의 온도 범위 하에서 정도 보증이 가능해졌습니다.
초항 1.7μm의 위력
CRYSTA-Apex V 시리즈는 최대 허용 길이 측정 오차※10,MPE＝(1.7＋3L/1000)μm를 보증.
V 시리즈는 766mm까지는 측정기의 정도가 1/5 이하임을 알 수 있습니다.
반복 정도
측정 시 동적 오차 요인을 제거하기 위해
스캐닝 프로브를 이용한 측정에서는 측정 데이터의 안정화 처리를 실시합니다.
속도·가속도·측정 시간의 단축
CRYSTA-Apex V 시리즈의 최대 구동 속도는 519mm/s, 최대 2구동 가속도는 2309mm/s
V 시리즈는 측정 속도(측정물에 접촉하는 속도)도 최대 8mm/s로 빠른 속도로 측정이 가능
고속 설계값 스캐닝
오퍼레이터가 지정한 측정 경로(설계값)를 따라 스캐닝 하는 측정 기능을 탑재하였습니다.
고속일 때도 이상적인 궤적을 제어하여 가감속으로 발생하는 스케일-프로브 간이나 측정기
변형으로 인한 동적 아베 오차를 보정함으로써 고속·고정도 스캐닝을 실현합니다.
액티브 스캐닝 기능
측정물 및 설계값과의 오차를 허용함으로써 3D 설계값 스캐닝의 장점을 취하면서
가공 정도와 설치 오차에 영향받지 않는 고속 측정이 가능해졌습니다.
상세 기능과 더불어 3차원측정기에서 가장 중요하다고 볼 수 있는 프로브를 설명드리겠습니다.

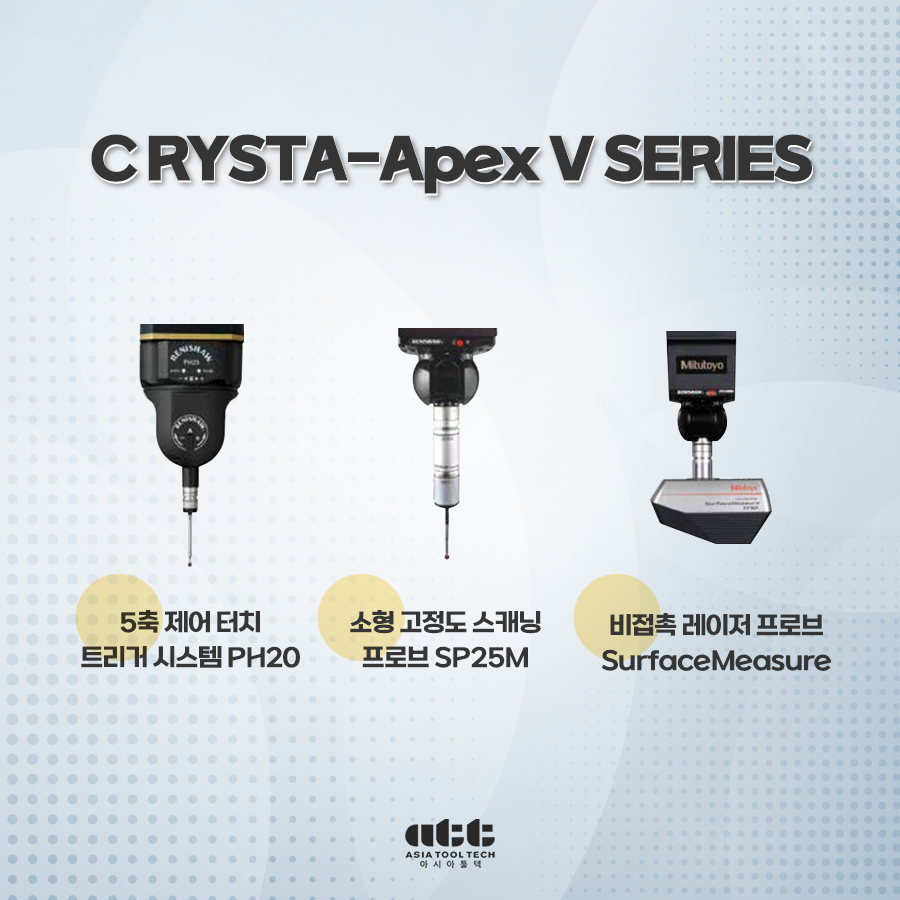

프로브는 터치 트리거, 스캐닝 프로브, 레이저 프로브 다양하게 적용이 가능합니다.
5축 제어 터치 트리거 시스템 PH20
PH20은 모든 각도로 위치를 정할 수 있으며, 헤드 터치로 측정이 가능합니다.
모든 경사면의 측정이나 간격이 좁고 안쪽이 넓은 홀의 측정 등에도 효과적입니다.
깊은 홀 측정 시 스타일러스 싱크부에 대한 간섭 우려도 없습니다.
앞서 설명드린 프로브를 이용하여 다양한 측정물 대응이 가능합니다.
소형·고정도 스캐닝 프로브 SP25M
SP25M은 외경 ø25mm의 소형·고정도 스캐닝 프로브입니다.
스캐닝 측정(측정물에 접촉한 상태로 이동하면서 대량의
좌표값을 수집하는 측정 방법) 외에 고정도 포인트 측정이나
구심 포인트 측정을 통한 데이터 수집도 가능합니다.
비접촉 레이저 프로브 SurfaceMeasure
SurfaceMeasure는 레이저를 측정물에 조사하면서 이동하여
측정물 표면의 좌표값을 수집하는 프로브입니다.
앞서 설명드린 프로브를 이용하여 다양한 측정물 대응이 가능합니다.

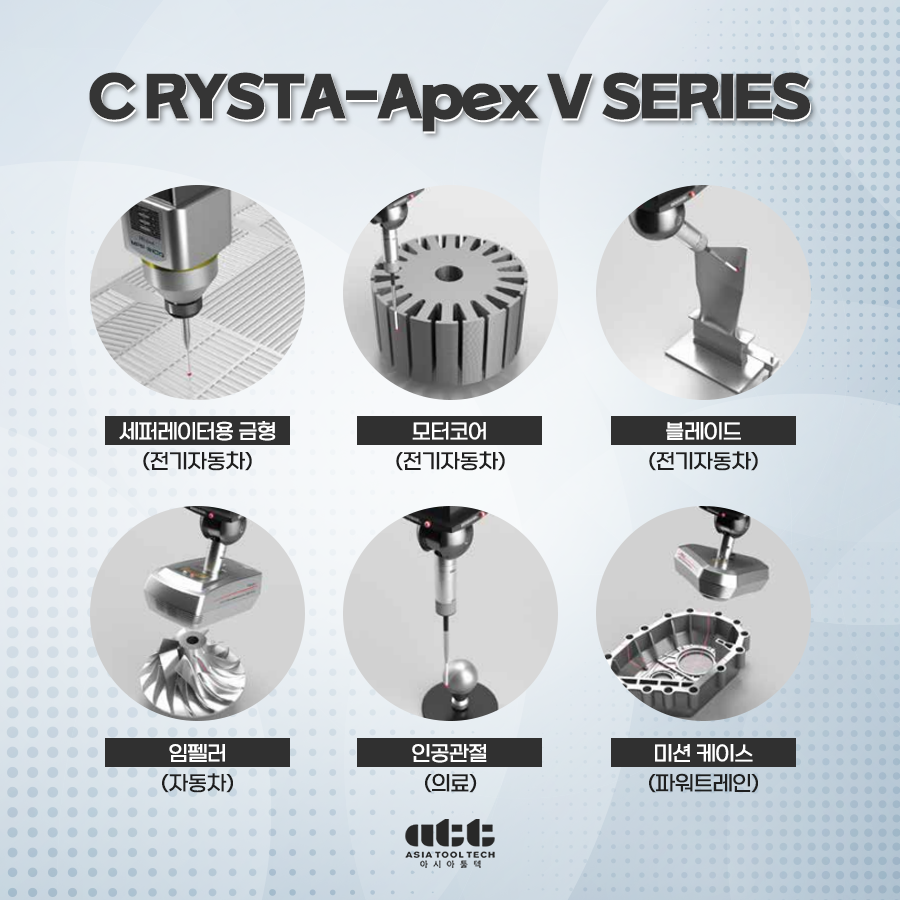

세퍼레이터용 금형
낮은 측정력·고정도 스캐닝 프로브로
세퍼레이터용 정밀 금형의 곡면 측정 및 단면 측정이 가능합니다.
모터 코어
적층된 모터 코어의 진직도와 단면 형상 등을 측정할 수 있습니다.
블레이드
항공기 엔진용 블레이드의 단면을 소형·고정도 스캐닝 프로브로 측정할 수
있습니다.
임펠러
강건성이 높고 다중 반사를 억제하는 비접촉 레이저 프로브로 임펠러를 측정할 수 있습니다.
접촉식 프로브와 동등한 정도를 가지며 형상 재현성이 우수합니다.
인공 관절
소형·고정도 스캐닝 프로브에서 인공 관절의 자유 곡면 측정을 실시하고 취득한
측정점 그룹을 통해 3D의 오차 해석이 가능합니다.
미션 케이스
접촉식 프로브(스캐닝)에 비해 비접촉 레이저 프로브는 비약적으로 측정 시간을
단축할 수 있습니다.
그리고 이러한 내용은 샘플 측정이 이루어진 다음 선택하는 부분이 정확하기 때문에
샘플 측정을 강력히 추천드립니다!!
샘플 측정이 필요하시거나 궁금하신 부분이 있으면
아시아툴텍 1566-9372로 언제든지 연락 주세요!
그럼 CRYSTA-APEX S 시리즈에서 CRYSTA-APEX V 시리즈로 바뀌면서
가장 극대화된 부분인 소프트웨어를 설명드리겠습니다.
동영상을 주목해 주세요^^

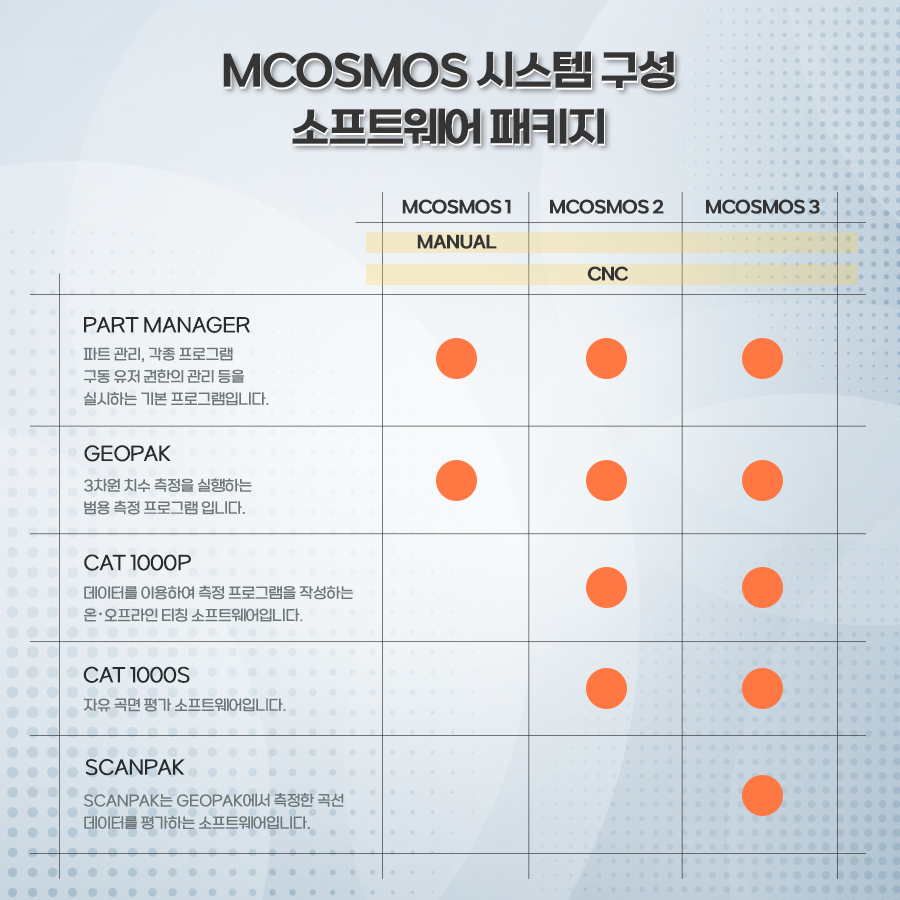

3세트 중에서 용도에 따라 최적의 프로그램을 고객이 선택할 수 있습니다.

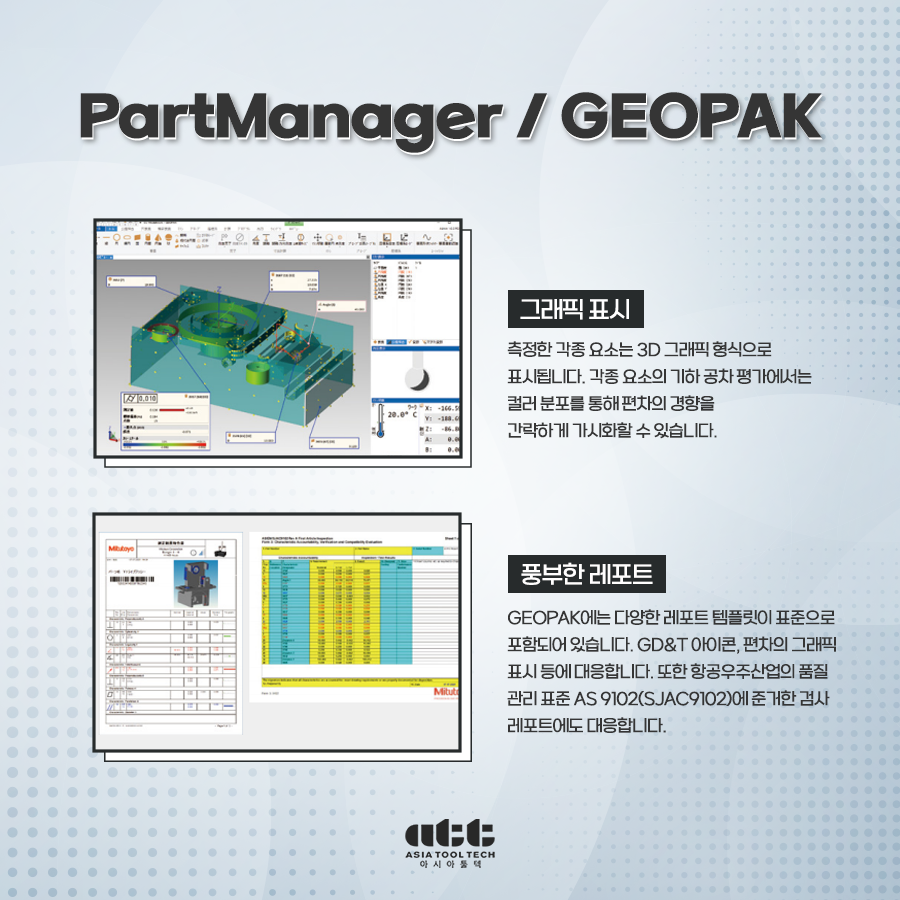

하지만 GEOPAK의 경우 그래픽 표시 부분과 레포트 부분이 바뀌었는데요.

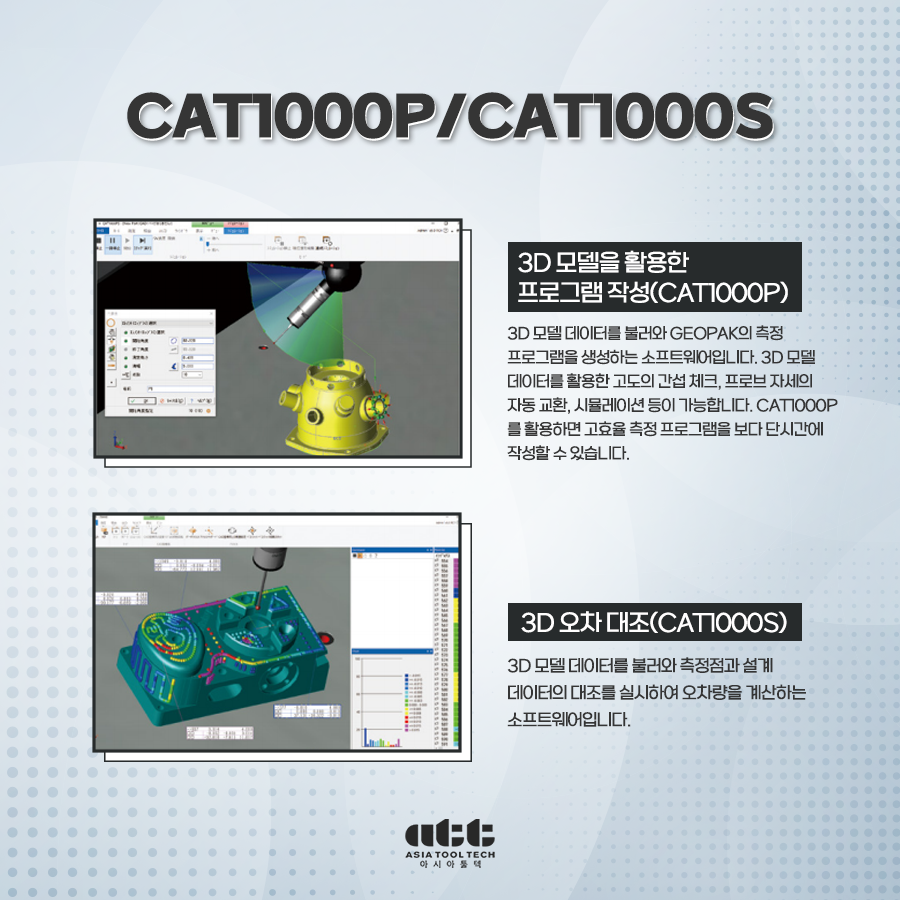

3D 모델링을 활용한 CAT1000P와 CAT1000S의 경우
프로그램 작성 시 간섭 체크와 시뮬레이션이 가능합니다.
추가적으로 3D 모델링 데이터와 비교할 수 있어서 직관적으로 내용 비교가 가능합니다.

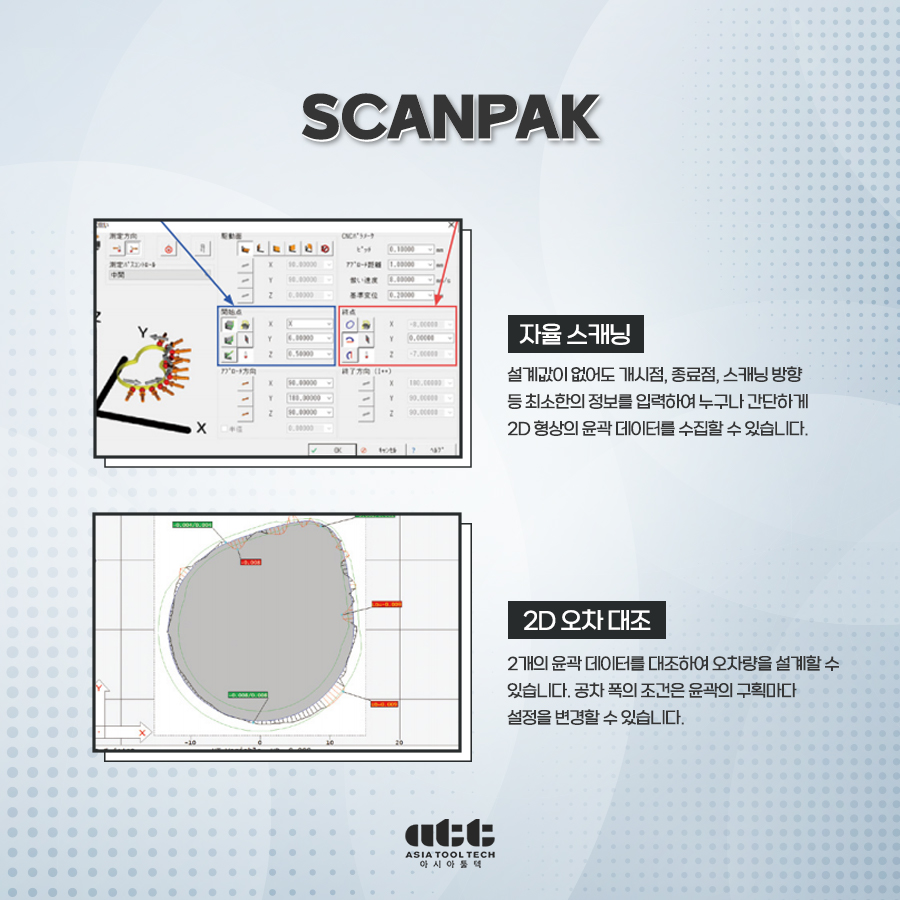

스캐닝 활용한 SCANPAK의 경우 시작점과 종료점만 입력하면
2D 데이터 수집이 가능합니다.
(3D 와 마찬가지로 2D도 데이터 비교가 가능합니다.)
위에 설명드린 MCOSMOS 시리즈 이외에도
기어 측정 소프트웨어, 3차원 자동 프로그램 생성 소프트웨어 등
아직 설명드리지 못한 부분이 많은데요.
내용이 방대하다 보니 조만간 다시 설명드릴 수 있도록 하겠습니다.^^
