안녕하세요 아시아툴텍입니다.
오늘은 정말 정신 없는 하루가 되었던 것 같네요!

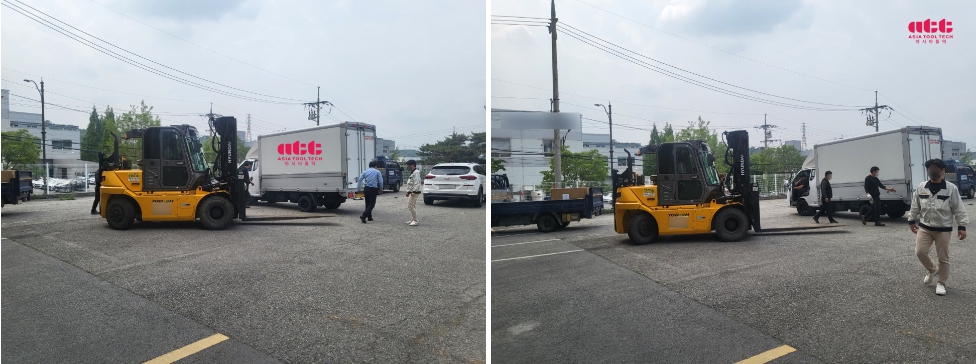

부산 전시장에서 물건을 싣고 부랴부랴 경기도로 올라왔기 때문이죠.
시간은 금이라는 생각에 고객과의 약속을
철저하게 지키기 위해서 쉬지 않고 달려왔는데요.
전시장비이다 보니 신품 못지않은 성능과 보관상태를 자랑하죠^^
고객 분께서도 직접 확인하시고 만족해주셨는데요.
이렇게 칭찬해주실때마다 일하는 보람이 생기는 것 같아요. :)
상황 설명을 하다보니 서론이 너무 길었네요.
그럼 본론으로 바로 넘어갈까요?

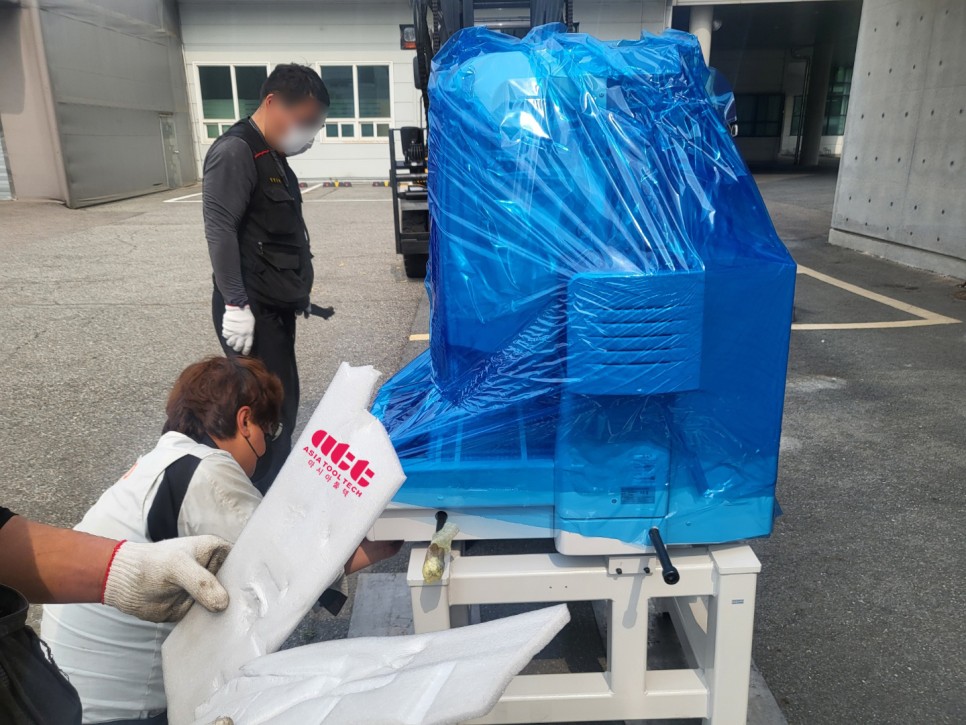

금일 설치하는 장비는 비접촉식 3차원측정기입니다.
3차원 측정기의 종류는 크게 접촉식과
비접촉식으로 나누어지는데요.
제품의 재질 및 측정 요소에 따라
어떠한 종류를 사용하실지 선택해 주시면 됩니다.

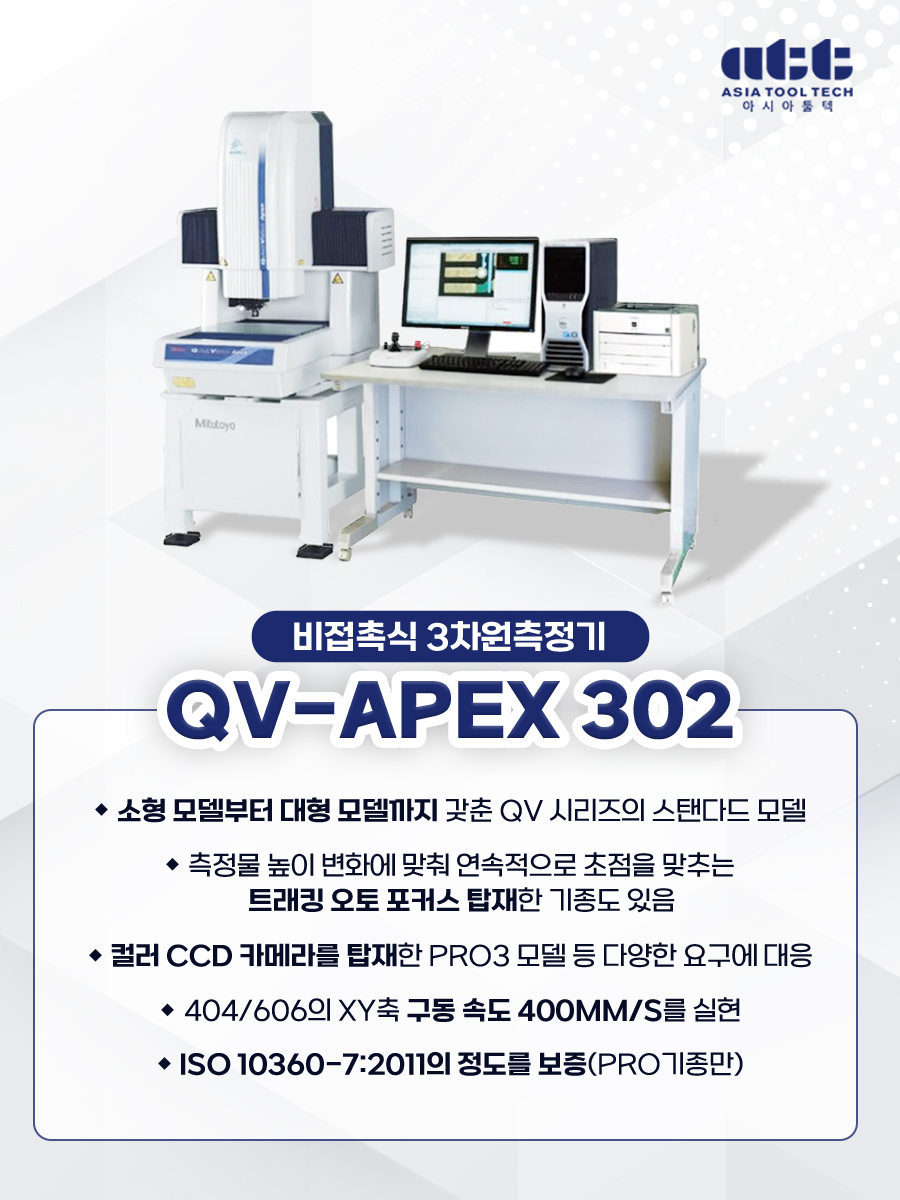

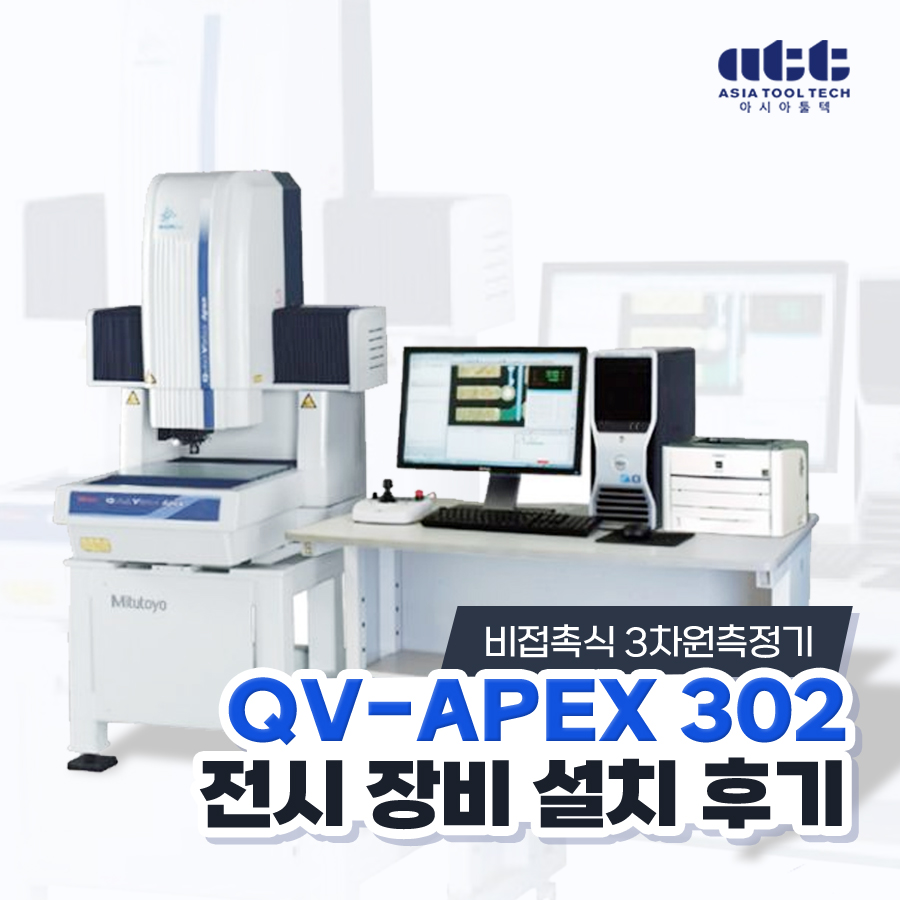

오늘은 제목에서 보셨다 시피 MITUTOYO QV-APEX 302
비접촉식 3차원측정기 장비를 소개해드리도록 하겠습니다.
해당 제품의 경우 STAGE 측정 범위 및 조명장치가 가장 중요한데요.
오늘 설치한 모델은 XYZ 측정 범위가 300X200X200mm 모델로
추후 JIG를 장착하여 반복 측정 시 소요되는 시간을 최소한으로 하려고 하는데요.
해당 부분도 JIG가 완성되는 대로 다뤄볼 수 있도록 하겠습니다!

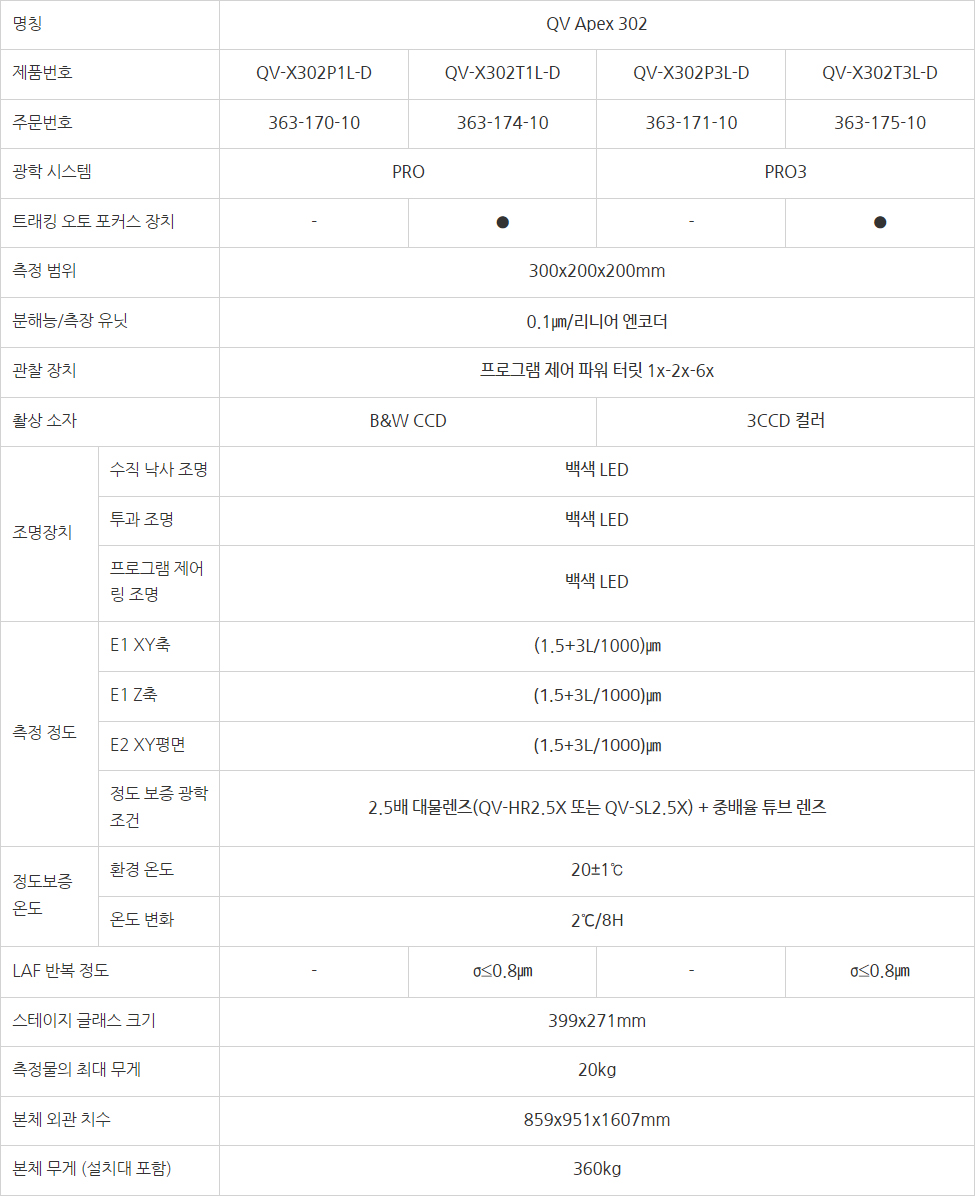

장비의 재원은 다음과 같습니다.

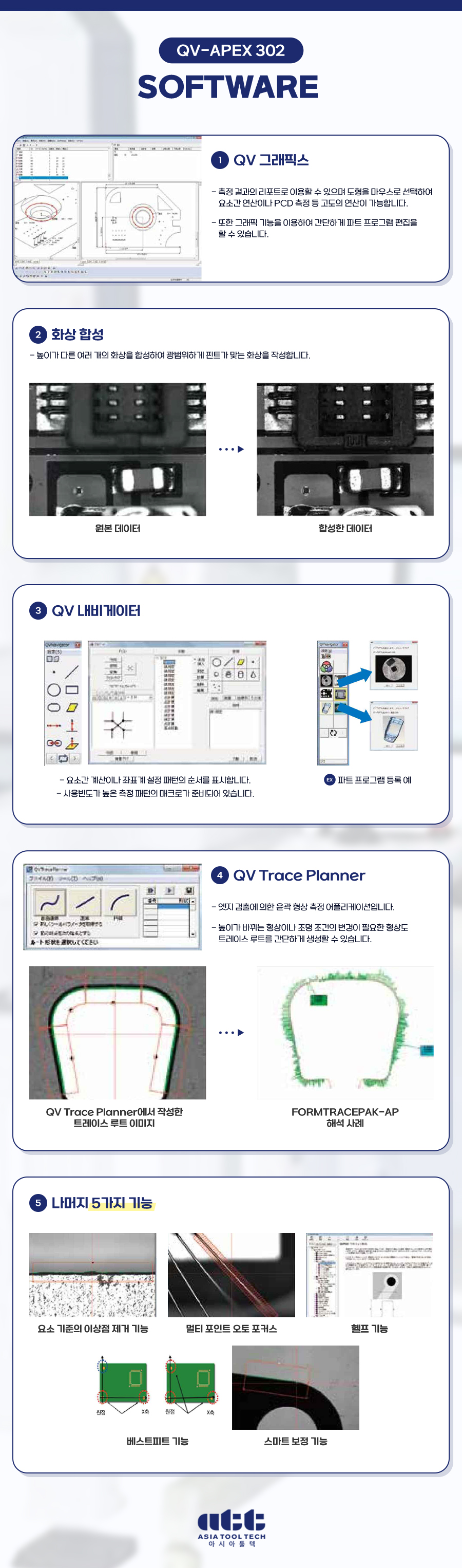

소프트웨어는 QVPAK이 활용되는데요.
Easy Editor을 탑재하여 더욱 편리하게 사용하실 수 있습니다.
해당 소프트웨어를 통해서 작업할 수 있는 몇가지를 소개해드릴게요.
· QV그래픽스
측정 결과의 리포트로 이용할 수 있는데요.
도형을 마우스로 선택하여 요소간 연산이나
PCD 측정 등 고도의 연산이 가능합니다.
· 화상 합성
높이가 다른 여러 개의 화상을 합성하여
광범위하게 핀트가 맞는 화상을 작성합니다.
· QV 내비게이터
요소간 계산이나 좌표계 설정 패턴의 순서를 표시합니다.
사용빈다고 높은 측정 패턴의 매크로가 준비되어 있습니다.
· QV Trace Planner
엣지 검출에 의한 윤곽 형상 측정 어플리케이션입니다.
높이가 바뀌는 형상이나 조명 조건의 변경이 필요한 형상도
트레이스 루트를 간단하게 생성할 수 있습니다.
이외에도 정말 많은 특징과 장점을 가지고 있는 소프트웨어인데요.
모든 내용을 다루기에는 너무 길어질 수 있기 때문에
더욱 자세한 내용이 궁금하신 분들은 언제든지
아시아툴텍 1566-9372로 문의주시면
친절하게 알려드리도록 하겠습니다.^^

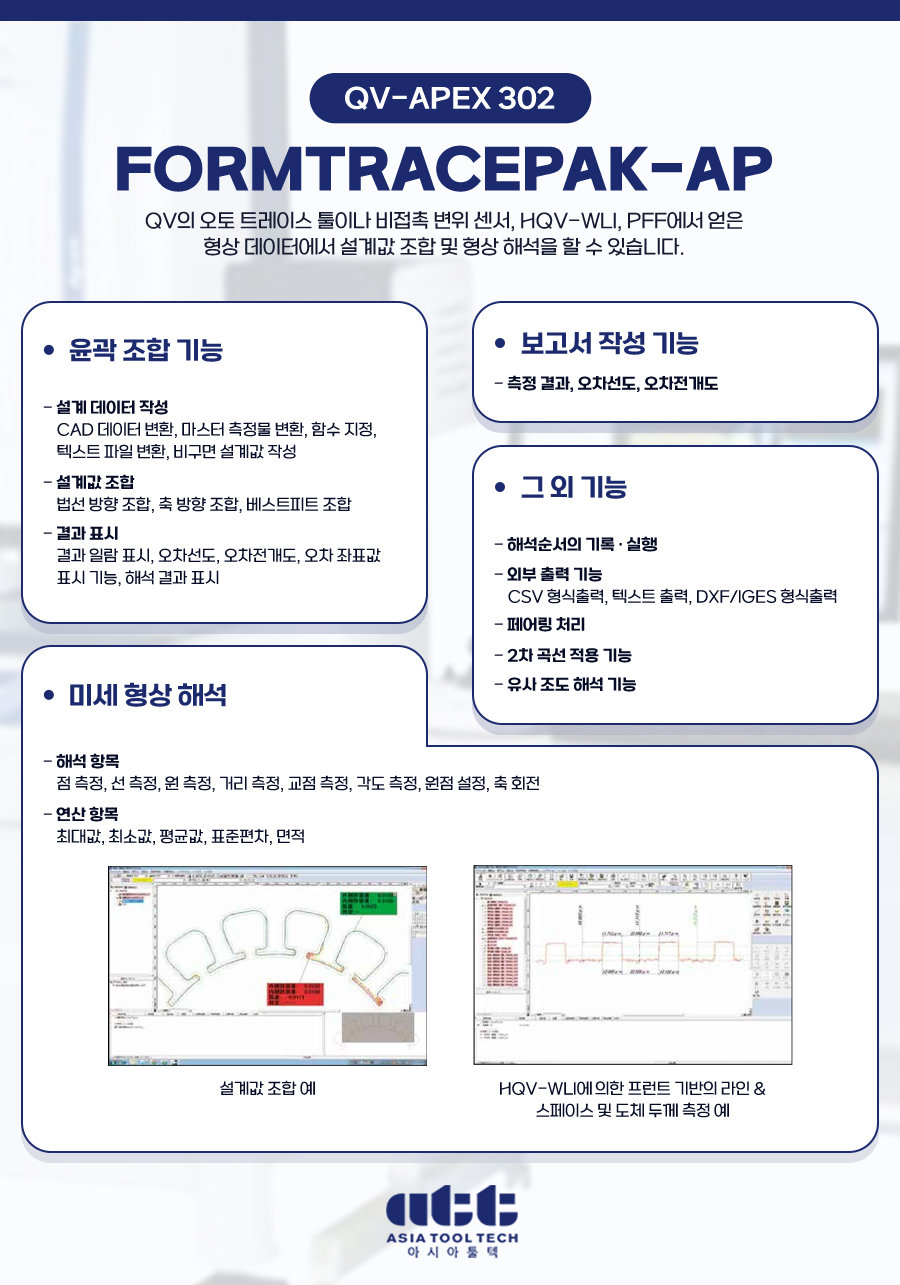

QVPAK 이외에도 QV의 오토 트레이스 툴이나 비접촉 변위 센서, HQV-WLI, PFF에서 얻은
형상 데이터에서 설계값 조합 및 형상 해석을 할 수 있는 FORMTRACEPAK-AP를 사용할 수 있는데요.
윤곽 조합 기능
- 설계 데이터 작성
CAD 데이터 변환, 마스터 측정물 변환, 함수 지정, 텍스트 파일 변환, 비구면 설계값 작성
- 설계값 조합
법선 방향 조합, 축 방향 조합, 베스트피트 조합
- 결과 표시
결과 일람 표시, 오차선도, 오차전개도, 오차 좌표값 표시 기능, 해석 결과 표시
미세 형상 해석
- 해석 항목
점 측정, 선 측정, 원 측정, 거리 측정, 교점 측정, 각도 측정, 원점 설정, 축 회전
- 연산 항목
최대값, 최소값, 평균값, 표준편차, 면적
보고서 작성 기능, 그외 다양한 기능을 사용할 수 있습니다.

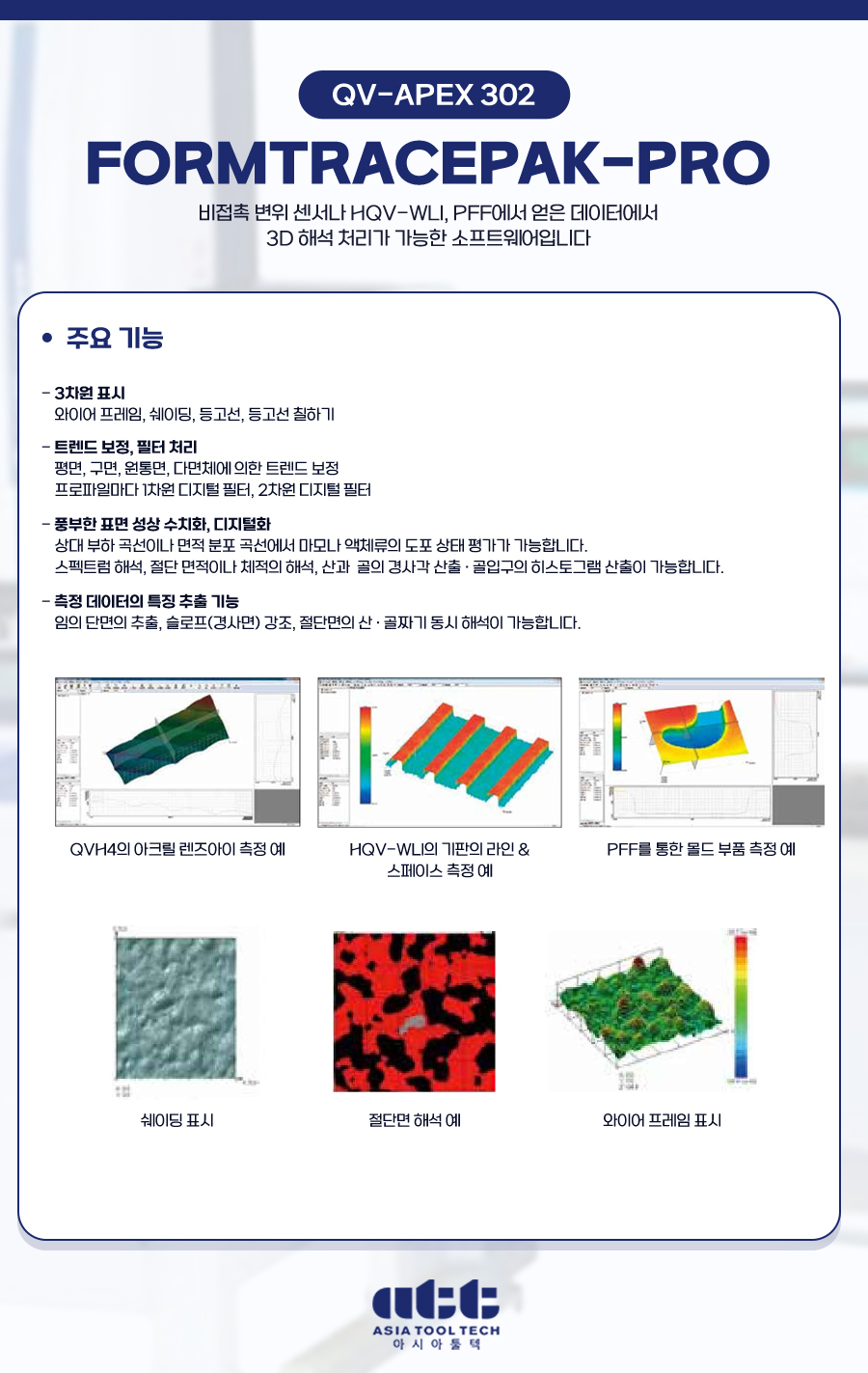

비접촉 변위 센서로 3D 데이터를 해석할 수 있는 FORMTRACEPAK-PRO의
주요기능으로는 3차원 표시, 트렌드 보정, 필터 처리, 풍부한 표면 성상 수치화,
디지털화, 측정 데이터의 특징 추출 기능 등이 이 있습니다.
앞서 설명드린 반복 측정에 도움이 되는 소프트웨어도 함께 설명드리겠습니다.
QVEIO-PLC를 이용해서 자동화시스템을 구성하셔도 되고
QVPAK에 포함되어 있는 기능 QVPARTMANAGER를 이용하셔도 됩니다.

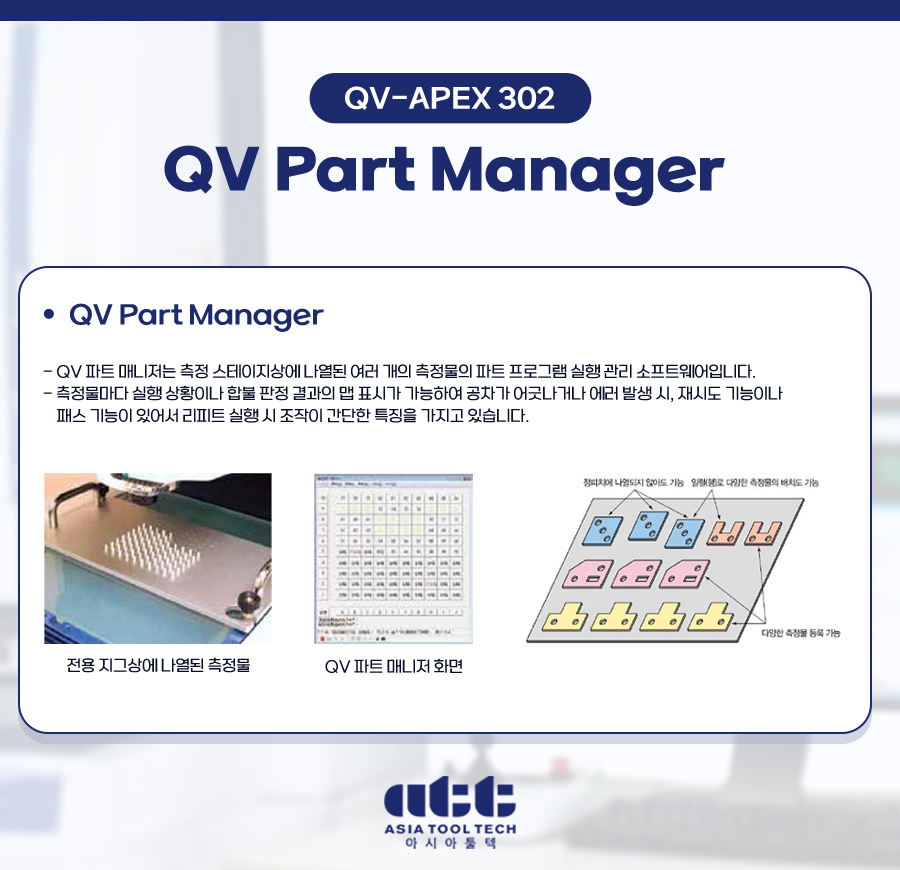

QV 파트 매니저
측정 스테이지상에 나열된 여러 개의 측정물의 파트 프로그램 실행 관리 소프트웨어 인데요.
측정물마다 실행 상황이나 합불 판정 결과의 맵 표시가 가능하여 공차가 어긋나거나 에러 발생 시,
재시도 기능이나 패스 기능이 있어서 리피트 실행 시 조작이 간단한 특징을 가지고 있습니다.

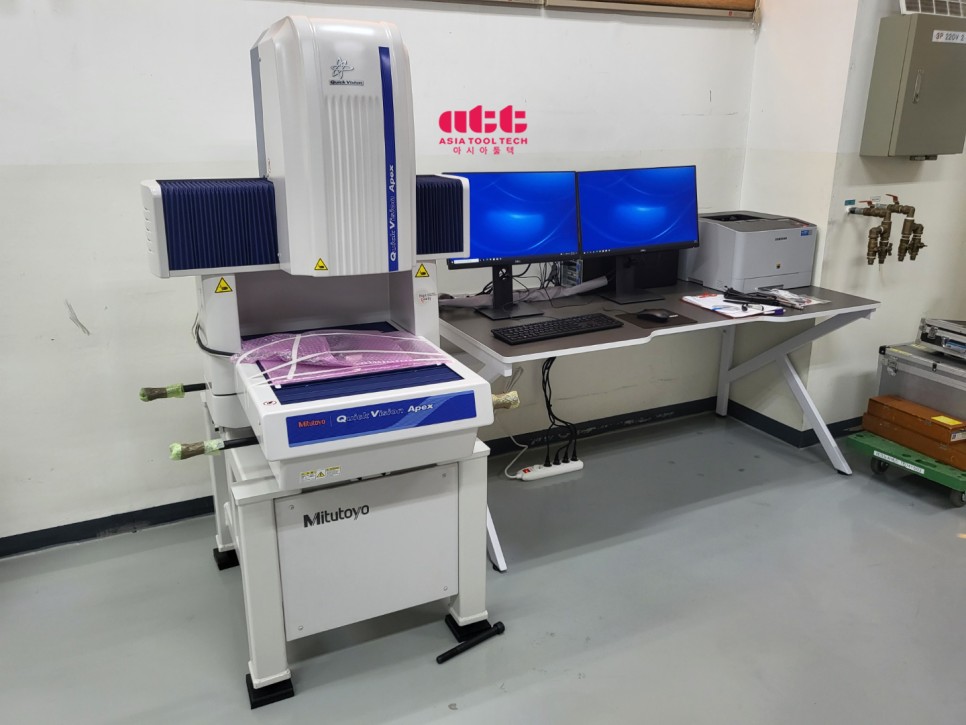

설치가 마무리 되었습니다!

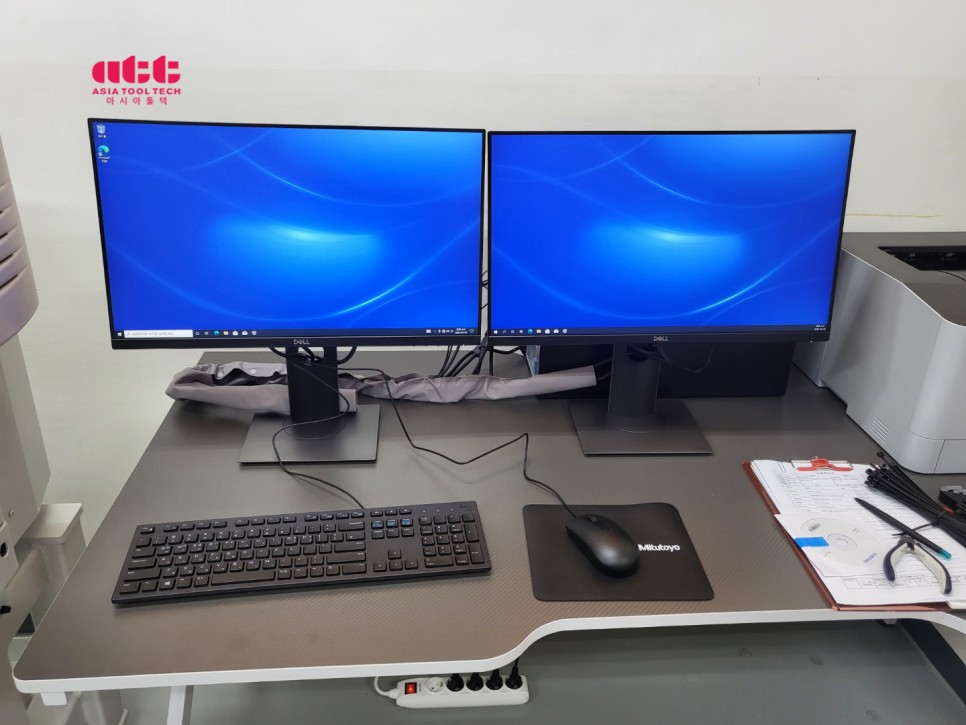

사용자의 편의를 위해서 모니터를 하나 더 구해서 듀얼로 장착을 도와드렸는데요.
작업 효율도 2배로 늘어나겠죠?
정말 매번 설치할때마다 많은 질문들을 해주시는데
모두다 답변을 해드리고 싶지만 간혹 당황스러울때도 있는데요.
항상 발 빠르게 준비해서 소개해 드리려고 노력하지만
너무 공부할 내용이 많네요ㅠㅠ
이럴수록 열심히 해야겠죠^^
오늘 포스팅도 도움이 되셨을까요?
항상 합리적인 가격과 최신 정보를 제공할 수 있는
아시아툴텍으로 거듭나겠습니다.
오늘 설치한 비접촉식 3차원측정기 MITUTOYO QV-APEX 302 전시 장비 이외에도
신품 구매도 가능한 장비들이 많이 있으니까, 관심이 있으신 분들이라면
홈페이지에 들어오셔서 천천히 둘러보시기 바랍니다.
문의사항 및 궁금증이 있으신 분들은
언제든지 고객센터를 통해서 연락 주세요.^^
카카오톡 문의하기, 전화 연결 중에서 편하신 방법을 통해서
문의 내용을 전달해 주시면 전문가를 통한 안내부터
현장에 필요한 장비 추천, 사용방법 등을 말씀드리고 있으며,
혹시나 제품에 이상이 생기셨거나 수리가 필요하신 경우에도
사후관리까지 자체적으로 진행하고 있습니다.
도움이 필요하신 곳에는 언제든지 달려갈 수 있도록 준비하고 있으니까
부담가지지 마시고 편하게 연락주시기 바랍니다.
그럼 오늘 포스팅은 마치겠습니다.
